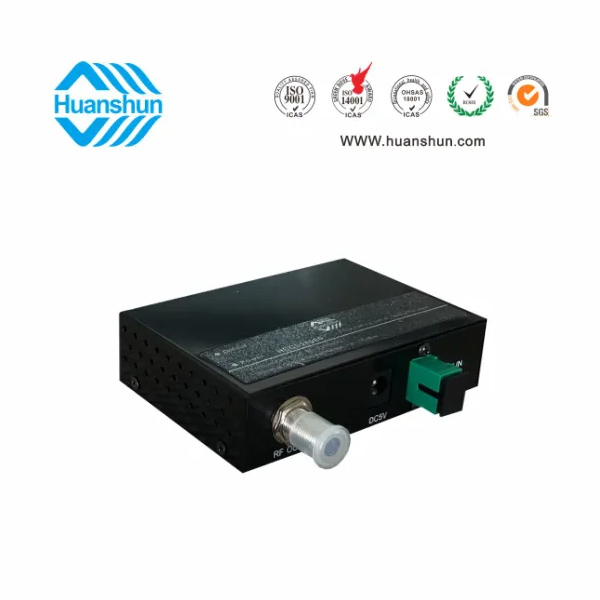

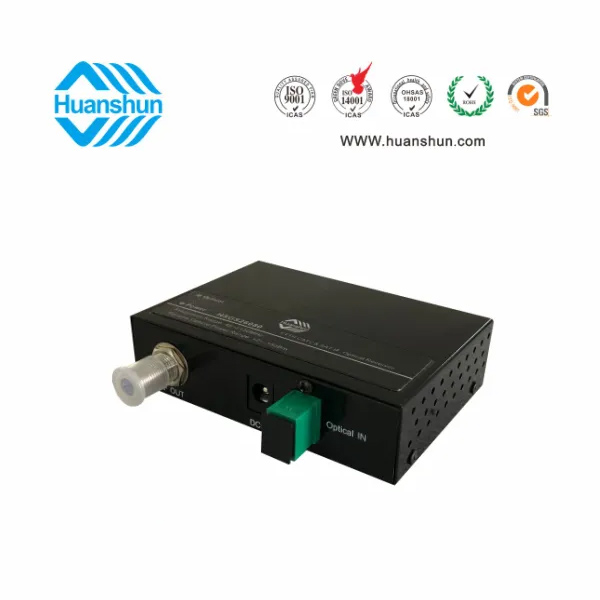

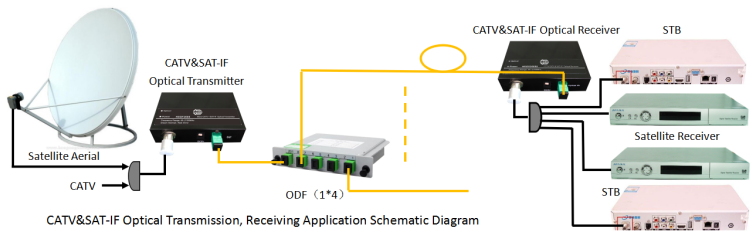

HSGS26082系列CATV&SAT-IF光接收机是一款FTTH型CATV+SAT IF高性能光传输设备，适用于有线电视和卫星直播电视同网传输。本机选用高带宽、高灵敏度光电管和低噪声匹配电路，全鉮化镓IC放大，光接收范围-15～+2dBm，光控AGC-8～0dBm/RF80dBuv恒定输出。为方便用户使用，本机还在面板上设有工作电源和光功率接收监测LED指示灯。
高品质：采用高响应光电管，全砷化镓低噪声MMIC放大，光控AGC，从而保证了较高的电性能指标；
灵活性：本机迷你铁盒结构，室内壁挂式，占用很少的室内空间， 应用灵活方便；
可靠性：外置高性能的电源适配器，可在90∽255Vac市网电压中工作，抗静电防雷击；

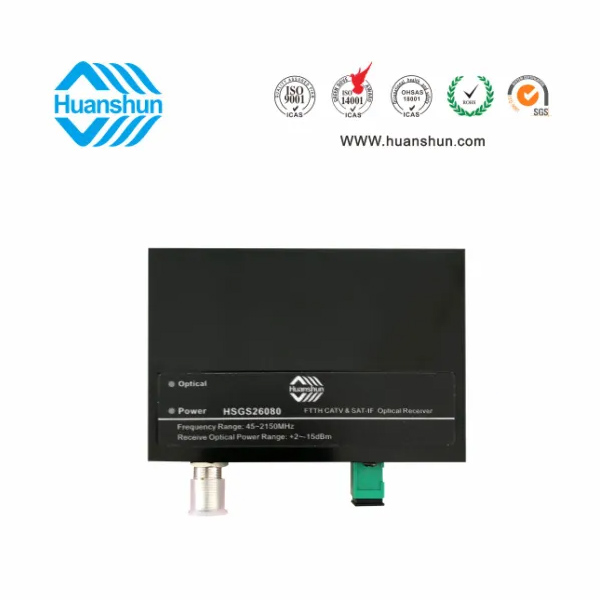

直观性：本机正面设置了电源和光功率状态指示，方便用户 应用，快速解析故障原因。
| 项目 | 性能参数 | 备注 | |
| 输入光功率范围 | -15~+2dBm | ||
| AGC：-8~0dBm | |||
| 响应率 | ≥0.9A/W | ||
| 光回波损耗 | ≥45dB | SC/APC | |
| 接收波长 | 1260~1600nm | HSGS26082 | |
| 频率范围 | 45-2150MHz | CATV &SAT-IF | |
| CATV | 平坦度 | ±1.0dB(47~1000MHz) | |
| 输出电平 | ≥80dBμV | -8~0dBm/AGC | |
| CNR/CSO/CTB | ≥50dB/≥60dB/≥65dB | -1dBm 输入 | |
| MER/BER | ≥32(64QAM)/≤1×10-4 | -12dBm | |
| 反射损耗 | ≥14dB(47~1000MHZ) | 输出阻抗/75Ω | |
| 自动增益控制范围 | ±1dB(-8~0dBm) | ||
| SAT-IF | 平坦度 | ±1.5dB(1000~2400MHz) | 随着输入电平变化 |
| 输出电平 | ≥65-75dBuv | -8~0dBm/AGC | |
| 反射损耗 | ≥10dB(1000~2150MHz) | 输出阻抗/75Ω | |
| 自动增益控制范围 | ±1dB(-8~0dBm) | ||
| RF头 | F型英制 | ||
| 光纤连接器 | SC/APC | ||
| 供电 | 5V/500mA | 外置 AC90～255V→DC5V | |
| 电耗 | <2W | ||
| 工作 / 储存温度 | -5~45℃/-25~75℃ | 5～90（不冷凝） | |
| 尺寸 | 92×80×25mm | ||
产品名称 | 型号 | 技术参数 |
CATV&SAT-IF光接收机 | HSGS26080 | RF工作带宽45～2150MHz，光工作波长1290～1600nm,光接收功率-8～0dBm/RF CATV80dBuv，SAT-IF65-75dBuv，RF接口F型公制或英制（订货时说明），光输入接口SC/APC |
