网管型光接收机收费系统

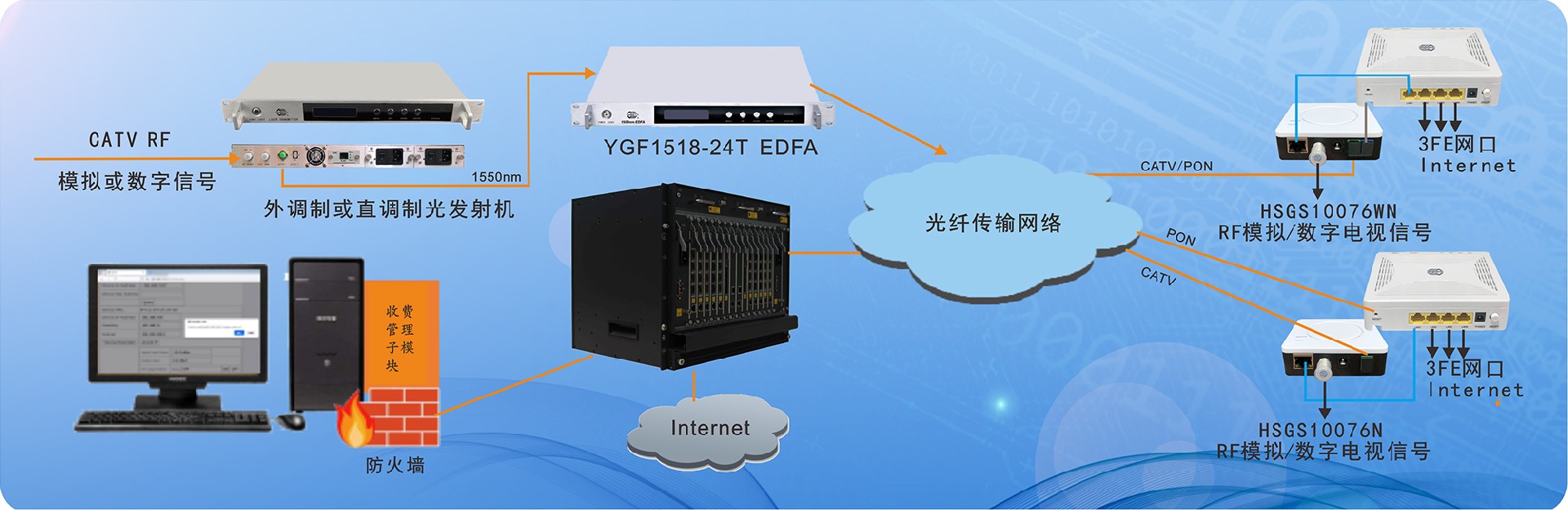

网管型光接收系统由前端PC服务器(内装SHS收费应用软件和收费管理子模块)、防火墙,用户端HSGS10076WN网管WDM型光接收机或HSGS10076N网管型光接收机组成,网管WDM型光接收机采用WDM技术,把CATV、POM光信号进行分离,其中PON口下联ONU,内置接收1540-1565nmCATV载波信号,并输出RF模拟或数字电视信号。RF信号受前端网管控制,网管采用HTTP协议,可以在任何互联网协议上互通,如TCP/IP协议上实现管控,是目前IT行业中物联网、抄表系统最广泛的应用。

网管型光接收机的应用,可通过对应HTTP FTTH网管软件与本机互联,实现远程网络设备管理。网管内容有输入光功率、RF输出电平、输出RF开关ON或OFF。系统查找设备,配置设备的IP地址、读取设备的参数,同时开关射频的输出。

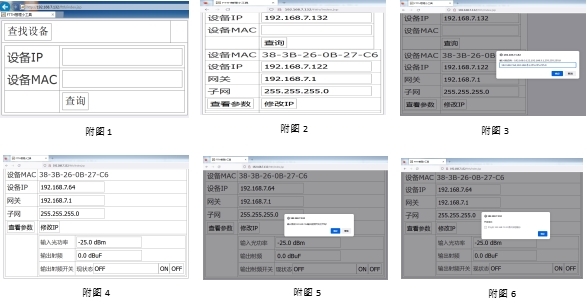

第一步:查找设备,首先在PC机上装上FTTH网管工具,然后用网线连接设备,登录http://192.168.7.132/ftth/index.jsp,PC机显示工具查找界面,详见附图1

第二步:输入设备IP地址:192.168.7.132,点击“查询”PC机显示对应设备界面,详见附图2;

第三步:修改IP地址,按运营商规划的IP地址修改,按页面中“确定”保存,并在设备中进行标识,详见附图3;

如要验证网管参数和开关状态,退回到第二步,点击“查看参数”,PC机显示对应参数和开关状态,详见附图4。按“ON”或“OFF”则显示RF开关即时状态,详见附图5和6。

多个设备管理应使用HTTP FTTH网管软件,应用说明详见软件说明。
