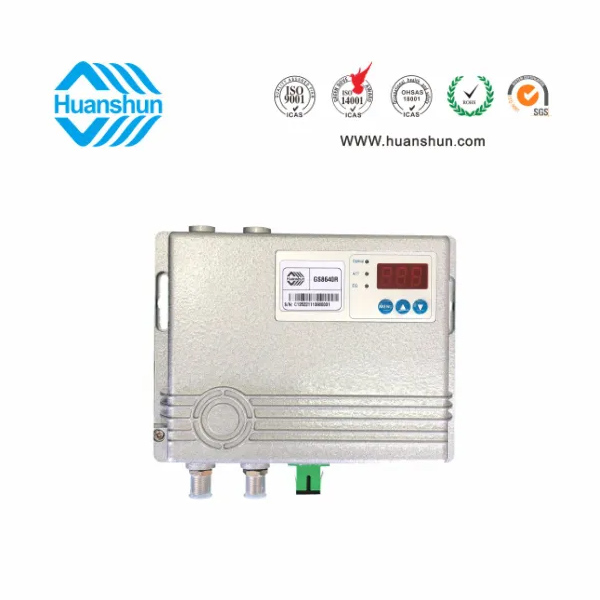

室内型光接收机返回

类型 :有线电视设备
功能 :光学接收
认证 :ISO, RoHS
条件 :最新
材料 :PC+ABS
型号:GS8640R
起源 :中国,宁波
商标 :环顺
规格 :163(L)x125(W)x40(H)mm
海关编码 :8517622990


联系我们 常见问题

描述

环顺GS86/10040R室内光接收机是为适应无源光(PON)入网光纤接入楼道(FTTB)而设计的低功耗光接收装置。采用高灵敏度光电池,砷化镓镉用于低噪声放大,砷化镓推挽放大用于末级放大,RF单通道主输出最大输出106dBuV或双2x102dBuV在-7dBm输出电平。内置EOC插入功能(数据通道5~65MHz)。外置高精度防雷线性电源,LED接收电源元件指示,由于主设备性能优越,加上精心设计的电路,从而保证了高性能和可靠性。

█ 室内型壁挂式安装结构,连接线在同一方向,节省箱体空间;

█ 主机与电源分离,有效降低温度,能在高温下长寿命工作;

█ 采用线性电源结合抗浪涌防雷击设计,抗雷电压≥6000V;

█ 选用优质高效光接收器件进行光电转换,超低光功率接收;

█ 输出衰减和均衡斜率采用插片式调整,衰减量近拟于均衡值;

█ 光控AGC,光输入0dBm~-7dBm变化时,RF输出基本恒定;

█ 内置EOC插入功能(数据通道5~65MHz);


技术规格:

项目

单位

GS8640R

GS10040R

光波长/光接口

nm

1300, 1550nm 双窗口

光接收功率

dBm

-9~+2dBm

光反射损耗

dB

≥57

射频频率范围

MHz

47~862

47~1002

平坦度

dB

±0.75

标称输出电平

dBuV

光AGC接收范围为-7~2dBm,单口输出电平≥1×106dBuV,双口输出电平≥2×102dBuV

反射损耗

dB

≥18(47~550MHz)≥22(550~860/1000MHz)

输出电平衰减

dB

0~18电调式,支持远程网管调整

输出电平均衡

dB

0~18电调式,支持远程网管调整

射频输出阻抗

Ω

75

等效输入噪声电流

PA/

≤8

测试口精度

dB

-20±1

C/N

dB

≥51(-2dBm接收)

CTB/CSO

dB

65/62(标称输出电平时)

射频输出连接器


FL-10公制或英制

工作温度/储存温度

-25~+55/-35~+75

供电/功耗

V/W

187~255V或馈电35~65V/12

外形规格/安装尺寸

mm

180×130×47/162, Φ4~Φ5


应用:

订货信息:

产品名称

型号

技术参数

室内型光接收机

GS8640R 1×104/2×100

47~860MHz,-7~+2dBm/RF 1×104或2×100dBuv,电调输出电平和均衡量,外置 90~255V-12V 1.5A 电源适配器

GS8640R 1×106/2×102

GS10040R1×104/2×100

47~1000MHz,-7~+2dBm/RF 1×104或2×100dBuv,电调输出电平和均衡量,外置 90~255V-12V 1.5A 电源适配器

GS10040R 1×106/2×102
