1550nm掺铒光纤放大器是利用掺铒光纤这一活性介质，当泵浦光输入到EDFA中时，就可以将大部分处于基态的Er3+抽运到激发态上，处于激发态的Er3+又迅速无辐射地转移到亚稳态上，由于Er3+在亚稳态上的平均停留时间为10ms，因此很容易在亚稳态与基态之间形成粒子数反转，此时，信号光子通过掺铒光纤，在受激辐射效应作用下产生大量与自身完全相同的光子，使信号光子迅速增多，这样在输出端就可以得到被不断放大的光信号。

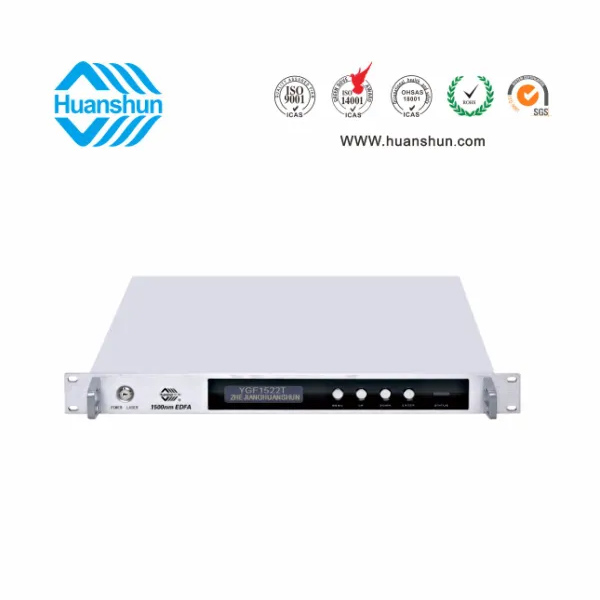

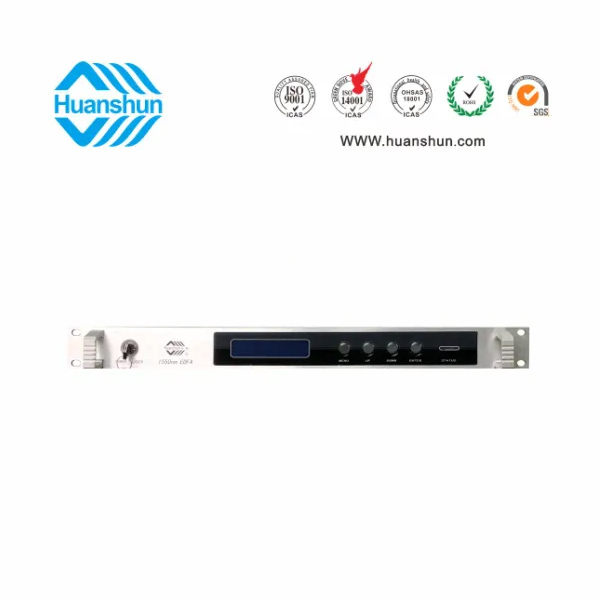

YGF15XXT光纤放大器采用成熟的1550nm模块化技术，核心部件选用JDSU、BOOKHAM、FITEL等进口原装泵浦激光器，全新光无源器件，带光隔离器的高线性、低噪声分布反馈式泵浦激光器，结合微处理器技术和ATC、APC自控技术，从而保证各项性能优良的技术指标。该光放大模块具有噪声系数小、输入输出隔离度高、非线性失真小等 特点。内置微处理器监测泵浦激光器的所有工作状态参数，工作参数由面板（LCD）显示，一旦激光器的工作参数偏离设定值的允许范围，微处理将会自动关断激光器电源，并红灯闪烁提示告警，面板显示屏提示故障原因。本机插拨式应答器，支持WEB和SNMP，可实现设备的网络管理及远程监控。
◆ 内置完善可靠的光功率输出稳定电路及激光器热电致泠器温度稳定控制电路，保证了整机的最佳性能和激光器的长寿命稳定工作；
◆ 内设MCU微处理器，微处理器软件对泵浦激光器的工作状态进行监控，工作参数由面板（LCD）显示。一旦激光器的工作参数偏离设定值的允许范围，微处理将会自动关断激光器电源，并红灯闪烁提示告警，面板显示屏提示故障原因；
◆ 插拨式RJ45互联网口应答器，支持SNMP网管协议、Telnet，支持环顺FTTH综合网管系统；

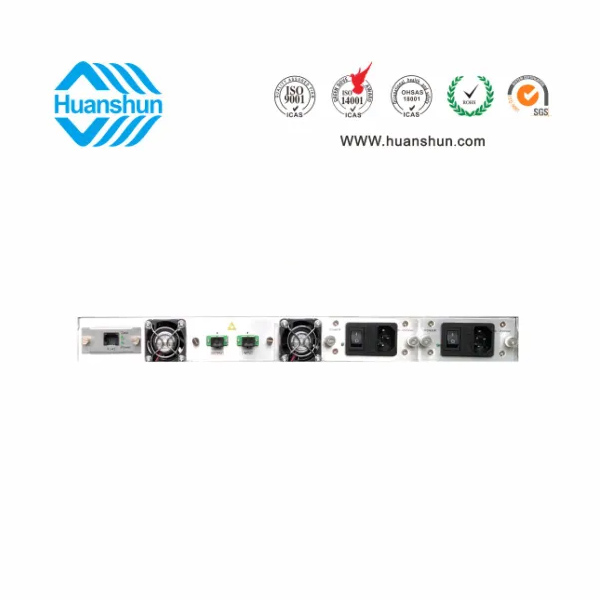

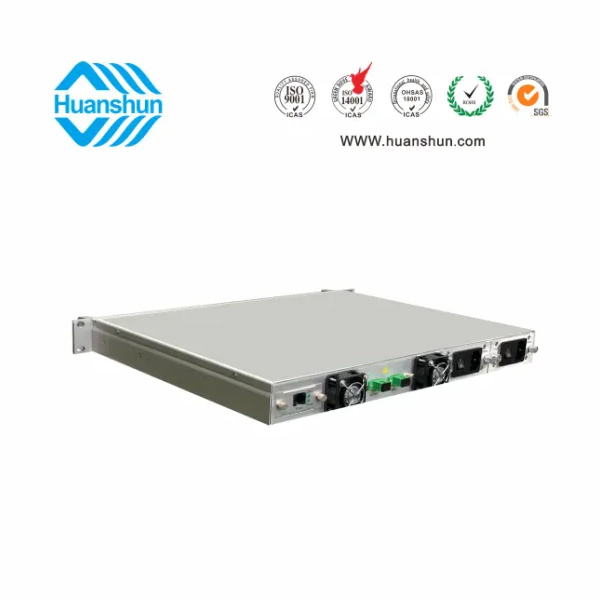

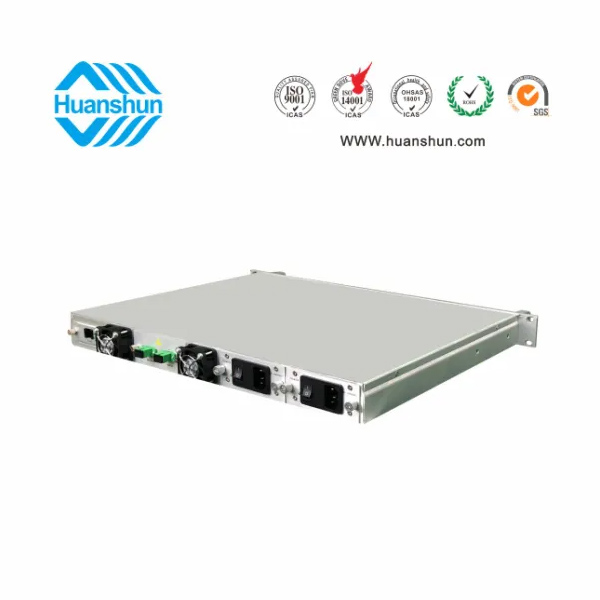

◆ 采用19″1U标准机架，内置高性能的主备开关电源，可在90～255V市电压中工作，支持热插拨。
项目 | 单位 | 性能指标 |
额定输出光功率 | dBm | ≥标称值，并支持0.5～-3可调 |
输出光功率稳定度 | dB | ≤±0.1（0～+10dBm时） |
输入光功率范围 | dBm | -8～+10(推荐+2～+7) |
最大告警值 | dBm | +10前面板光告警 |
最小告警值 | dBm | +2～-10前面板光告警, ≤-10关机 |
工作波长 | nm | 1535～1565 |
光输入输出反射损耗 | dB | ≥45 |
噪声系数 | dB | ≤5（输入光功率0dBm时） |
输入端泵浦泄漏功率 | dBm | ≤-30 |
输出端泵浦泄漏功率 | dBm | ≤-30 |
光输入输出反射损耗 | dB | ＞53 |
光纤连接器 | FC/APC,SC／APC | |
载噪比（C/N） | dB | ≥50（注1） |
载波复合三次比 | dB | ≥65（注1） |
载波复合二次比 | dB | ≥65（注1） |
网管接口 | RJ45（遵循网管国家标准） | |
插播RF电平 | dBuv | 80±5(<60频道按10lg60/n追加) |
工作电压/功耗 | V /W | AC90～255V或DC48V/＜20(单电源),＜40(双电源) |
工作/储存温度 | ℃ | -25～+55/-30～+70 |
最大储存相对温度 | % | 5～85 |
机箱尺寸 | mm | 483×385×44 |
注：1、用测量用光发射机和接收机组成的光链路联测，给出的指标为链路指标 2、以上主要性能指标符合GY/T 184-2002有线电视模拟光纤放大器技术要求和测量方法 | ||

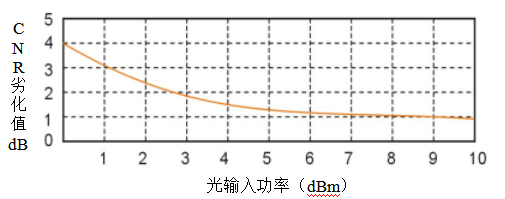

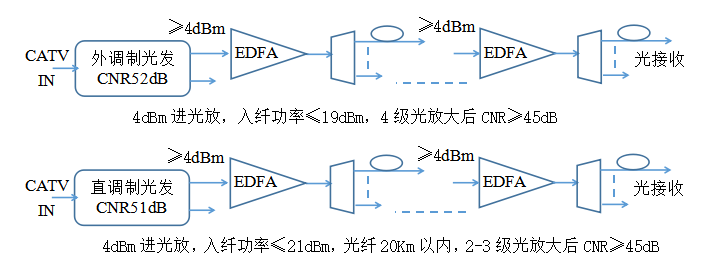

光输入功率与CNR关系表
Product Name | TYPE | Functional Description |
EDFA | YGF1518T | -5 ～ +10 d Bm输入，标称规格（18、19、20、21）功率放大输出，并支持上调+0.5dB，下调-3dB，NF ≤ 5dB（0dBm时）；1U标准机箱，双模块热插拨电源，AC90 ～ 255V或DC-48V供电，RJ45标准网管（支持SNMP、WEB） |
YGF1519T | ||
YGF1520T | ||
YGF1521T | ||
YGF1522T | -3 ～ +10 d Bm输入，标称规格（22、23、24）功率放大输出，并支持上调+0.5dB，下调-3dB，NF ≤ 5dB（0dBm时）；1U标准机箱，双模块热插拨电源，AC90 ～ 255V或DC-48V供电，RJ45标准网管（支持SNMP、WEB） | |
YGF1523T | ||
YGF1524T | ||
光开关选件 | 在以上型号后缀+K | 二选一光路选择，光开关损耗 ≤ 1dB，切换响应 ≤ 30ms |
