随着广电全光网传输光纤到户方案（FTTH）的实施，当EDFA在CATV系统中用作级联放大时，系统C/N会严重劣化，因此要求EDFA具有高的饱和输出功率、低的失真，而铒镱共掺（EYDFA）双包层大功率光纤放大器满足这一需求，以适应当前FTTH和FTTB网络的需求。

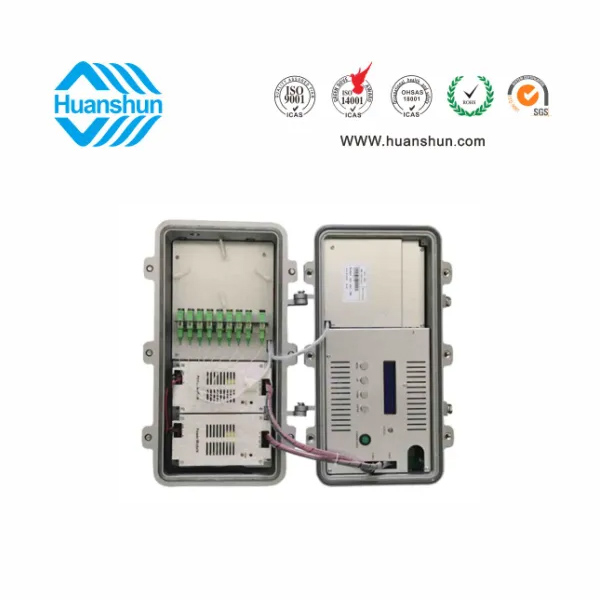

HSGF100Y系列野外型结构采用铝铸防水盒结构，喷塑或烤柒工艺，表面氧化拉丝工艺；JDSU等世界著名半导体公司出品的多模大功率泵浦激光器作为泵浦源，美国OFS合束器作为双包层合成器。机器内设光功率输出稳定电路及激光器热电致冷器能稳定工作。微处理器软件对激光器的工作状态进行监控，工作参数由数字面板（LCD）显示。一旦激光器的工作参数偏离软件设定的允许范围，微处理将自动关断激光器电源，红灯闪烁提示告警，数字面板提示故障原因。
█ 高品质：采用多模大功率泵浦激光器，功率通过优化&平衡技术，最大限度地降低EYDFA的噪声系数，可与常规的EDFA相媲美，可使系统获得优异的CNR；
█ 多输出：合成输出功率最大可达1.6W～6W，可按用户需求量配套多路输出。规格有4×20～23、8×18～23dBm；
█ 可靠性：野外型采用全密封防水盒，内置高性能抗雷击开关电源，可在AC90～255V市电或AC35～80V馈电中工作。室内型采用全铝材19"标准机箱，可直接上19"机柜；
█ 直观性：泵浦激光器是整机最贵重的器件，机器内设微处理器对泵浦激光器的工作状态进行监控，工作参数由面板LCD窗口显示；
█ 网管型：支持SNMP网管协议、Telnet，支持环顺FTTH综合网管系统；
项 目 | 单位 | 性能指标 |
光工作波长 | nm | 1535～1565 |
输入光功率范围/标称输入光功率 | dBm | -3～+10/+3 |
最大/最小告警值 | dBm | +10前面板光告警/+2～-10前面板光告警, ≤-10关机 |
噪声系数 | dB | ≤5.0 (0 dBm,@1550nm) |
光功率输出稳定度/增益平坦 | dB | ＜±0.5/＜±0.3 |
极化灵敏度/极化模式色散 | dB/Ps | ＜0.2/＜0.5 |
输入/输出端泵浦泄漏功率 | dB | ≤-30/≤-30 |
光输入、输出反射损耗 | dB | ＞45 SC/APC（台阶式端面） |
额定输出功率 | dBm | ≥标称值（详见规格描述） |
CNR/CTB/CSO | dB | ≥48/≥63/≥63（注1） |
供电电源/功耗 | V/W | 野外机型：AC90～255市电或AC35～75馈电/25 |
工作/储存温度 | ℃ | -20～50/-30～70(相对温度5～90%) |
机箱规格尺寸 | mm | 野外机型：88×482.6×387 |
网管接口 | / | RJ45（遵循网管国家标准，支持WEB浏览器） |
注：1、用测量用光发射机和接收机组成的光链路联测，给出的指标为链路指标 2、以上主要性能指标符合GY/T 184-2002有线电视模拟光纤放大器技术要求和测量方法 | ||
产品名称 | 型号 | 技术参数 |
野外型 EYDFA | HSGF100Y-0418-SA | 野外型防水结构，-5 ～ +10 d Bm输入，4路标称规格（18、19、20、21、22、23、24dBm）放大输出，并支持下调-2dB，安全连接模式，NF ≤ 5dB（0dBm时）；双电源AC90 ～ 255V供电或AC35 ～ 75V馈电，RJ45标准网管（支持SNMP、WEB） |
HSGF100Y-0419-SA | ||
HSGF100Y-0420-SA | ||
HSGF100Y-0421-SA | ||
HSGF100Y-0422-SA | ||
HSGF100Y-0423-SA | ||
HSGF100Y-0424-SA | ||
野外型 EYDFA | HSGF100Y-0818-SA | 野外型防水结构，-5 ～ +10 d Bm输入，8路标称规格（18、19、20、21、22dBm）放大输出，并支持下调-2dB，安全连接模式，NF ≤ 5dB（0dBm时）；双电源AC90 ～ 255V供电或AC35 ～ 75V馈电，RJ45标准网管（支持SNMP、WEB） |
| HSGF100Y-0819-SA | ||
| HSGF100Y-0820-SA | ||
| HSGF100Y-0821-SA | ||
| HSGF100Y-0822-SA |
