随着广电全光网传输光纤到户方案（FTTH）的实施，当EDFA在CATV系统中用作级联放大时，系统C/N会严重劣化，因此要求EDFA具有高的饱和输出功率、低的失真，而铒镱共掺（EYDFA）双包层大功率光纤放大器满足这一需求，以适应当前FTTH和FTTB网络的需求。FTTH除传输1550nm CATV光信号的同时，还需E/GPON DATA光信号传输，合波型大功率光纤放大器是在EYDFA的基础上结合FWDM器件，有机地把1550波段CATV光信号与1310/1490nm PON DATA光信号进行合波传输。

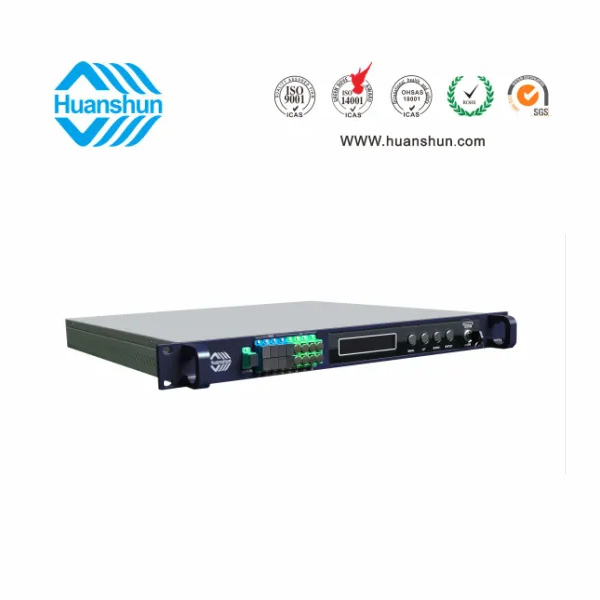

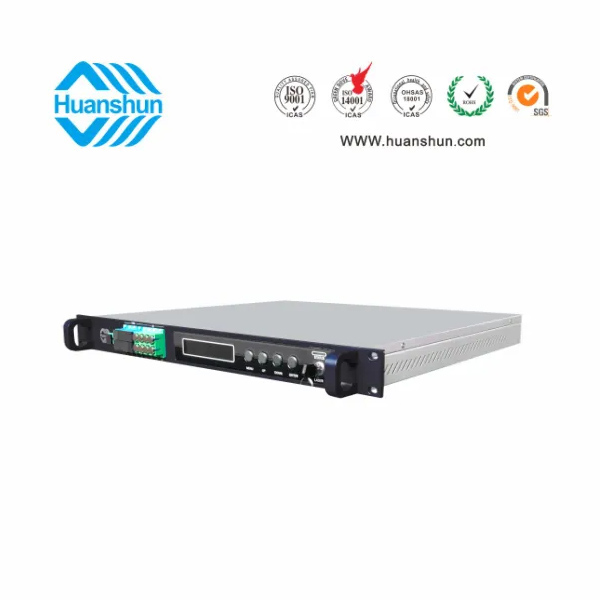

YGF1508-XXC室内型结构采用全铝材机箱，表面氧化拉丝工艺；JDSU等世界著名半导体公司出品的多模大功率泵浦激光器作为泵浦源，美国OFS合束器作为双包层合成器。机器内设光功率输出稳定电路及激光器热电致冷器能稳定工作。微处理器软件对激光器的工作状态进行监控，工作参数由数字面板（LCD）显示。一旦激光器的工作参数偏离软件设定的允许范围，微处理将自动关断激光器电源，红灯闪烁提示告警，数字面板提示故障原因。
█ 高品质：采用多模大功率泵浦激光器，功率通过优化&平衡技术，最大限度地降低EYDFA的噪声系数，可与常规的EDFA相媲美，可使系统获得优异的CNR；
█ 多输出：合成输出功率最大可达1.6W～6W，可按用户需求量配套多路输出。室内结构规格有8×16～21dBm.
█ 可靠性：室内型采用全铝材19"标准机箱，可直接上19"机柜；
█ 直观性：泵浦激光器是整机最贵重的器件，机器内设微处理器对泵浦激光器的工作状态进行监控，工作参数由面板LCD窗口显示；
█ 网管型：支持SNMP网管协议、Telnet，支持环顺FTTH综合网管系统；
█ FWDM插入：室内型任一规格都可集成FWDM。当结合GPON、EPON PON信号，一纤三波传输时显得光网络更简洁方便。
项 目 | 单位 | 性能指标 |
光工作波长 | nm | 1535～1565 |
输入光功率范围/标称输入光功率 | dBm | -3～+10/+3 |
最大/最小告警值 | dBm | +10前面板光告警/+2～-10前面板光告警, ≤-10关机 |
噪声系数 | dB | ≤5.0 (0 dBm,@1550nm) |
光功率输出稳定度/增益平坦 | dB | ＜±0.5/＜±0.3 |
极化灵敏度/极化模式色散 | dB/Ps | ＜0.2/＜0.5 |
输入/输出端泵浦泄漏功率 | dB | ≤-30/≤-30 |
光输入、输出反射损耗 | dB | ＞45 SC/APC（台阶式端面） |
额定输出功率 | dBm | ≥标称值（详见规格描述） |
CNR/CTB/CSO | dB | ≥48/≥63/≥63（注1） |
供电电源/功耗 | V/W | 室内机型：AC90～255市电或DC-48V/40（双电源工作） |
工作/储存温度 | ℃ | -20～50/-30～70(相对温度5～90%) |
机箱规格尺寸 | mm | 室内1U机箱机型：485x460x45 |
网管接口 | / | RJ45（遵循网管国家标准，支持WEB浏览器） |
FWDM损耗 | dB | ≥0.65（型号规格后缀带C的有此功能） |
注：1、用测量用光发射机和接收机组成的光链路联测，给出的指标为链路指标 2、以上主要性能指标符合GY/T 184-2002有线电视模拟光纤放大器技术要求和测量方法 | ||
产品名称 | 型号 | 技术参数 |

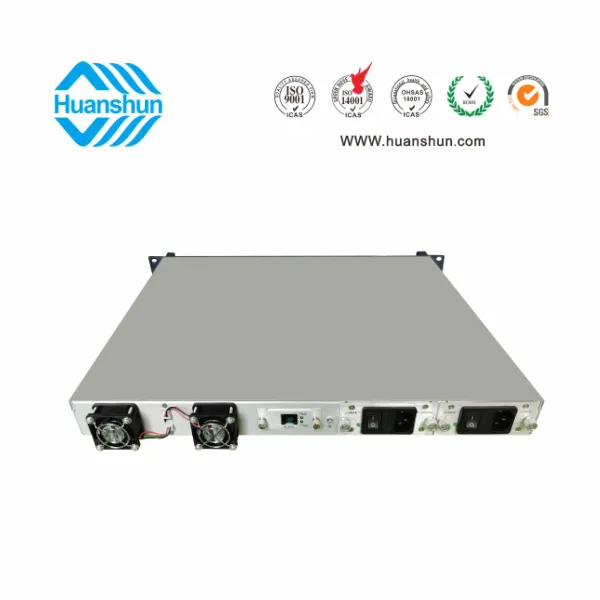

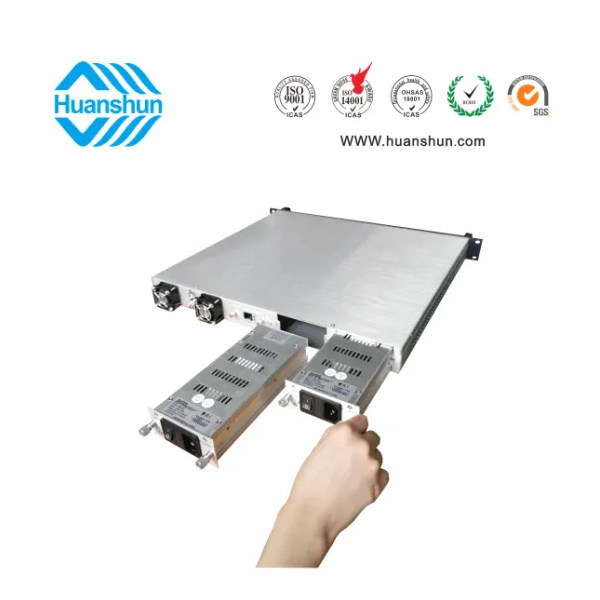

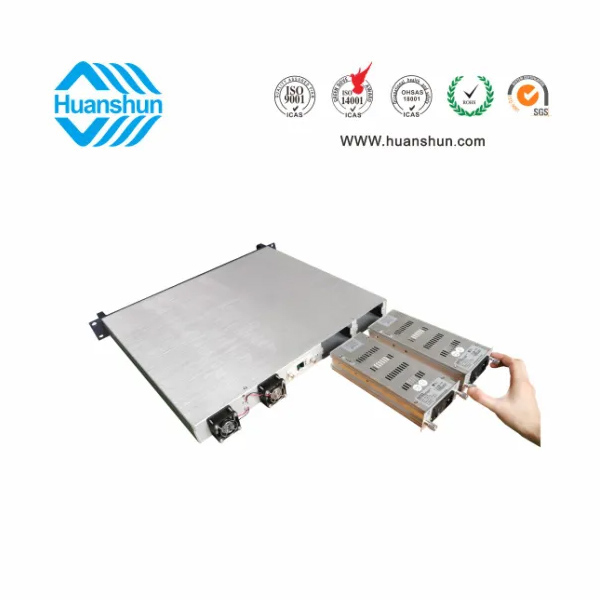

大功率光纤放大器EYDFA | YGF1508-16C | 19 ＂ 1U标准机箱，-5 ～ +10 d Bm输入，8路标称规格（16、17、18、19、20、21dBm）放大输出，并支持下调-2dB，安全连接模式，NF ≤ 5dB（0dBm时）；内置FWDM合波器，插播损耗 ≤ 1dB；双模块热插拨电源，AC90 ～ 255V或DC-48V供电，RJ45标准网管（支持SNMP、WEB） |
| YGF1508-17C | ||
| YGF1508-18C | ||
| YGF1508-19C | ||
| YGF1508-20C | ||
| YGF1508-21C |
