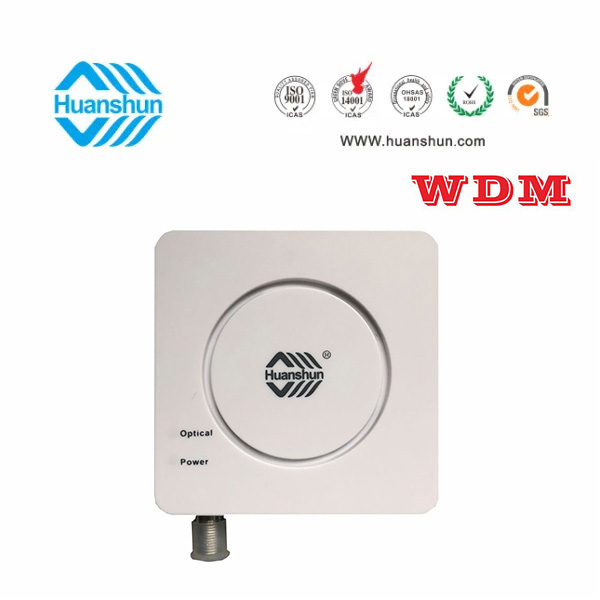

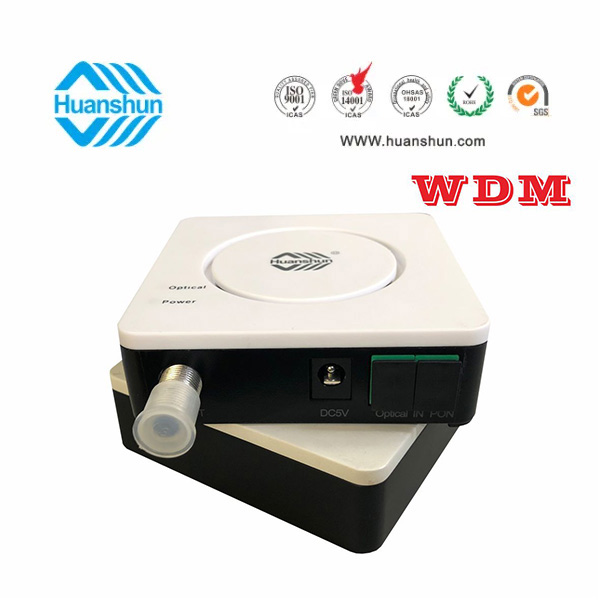

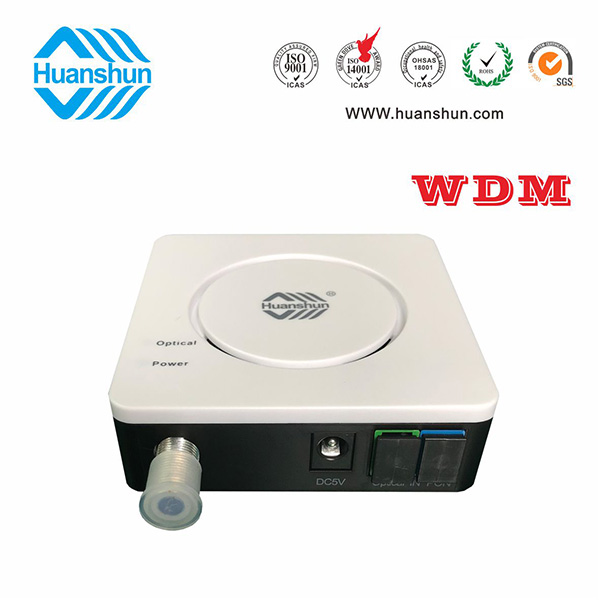

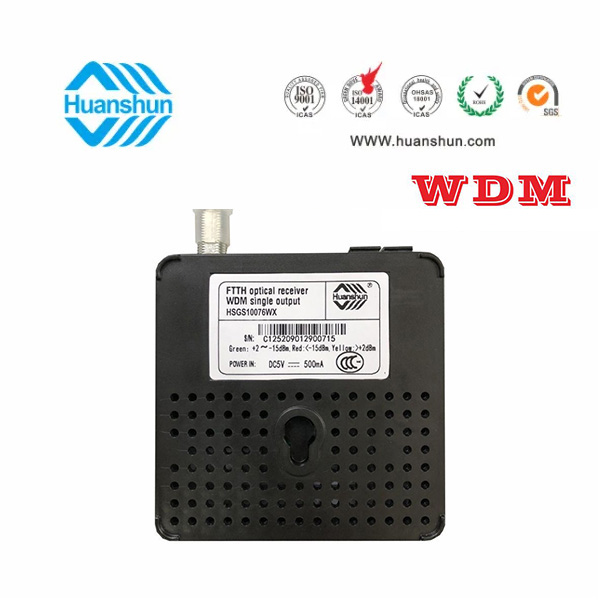

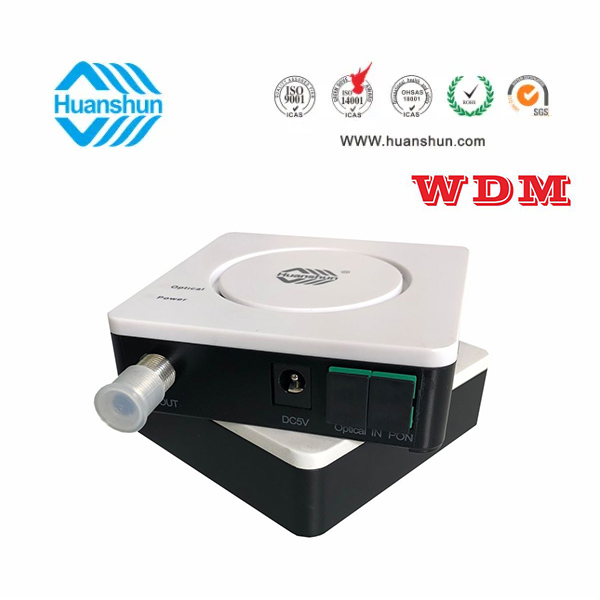

环顺的HSGS10076W光接收机是专为CATV网络的FTTH 应用而设计的入户型光接收机。具有结构小巧紧凑、式样美观、 应用方便等 特点，在高达1000Mhz的带宽下能够提供稳定的输出电平和优异的性能指标，具有极宽的光功率工作范围。
本机选用超低光功率接收、FWDM技术，全砷化镓放大，光控AGC功能，光接收功率在-15～-5dBm时RF76dBuv稳定输出。
█ 超低-18dBm光功率接收MER>28dB，1000MHz工作带宽；
█ 1纤3波光网络接入，1545～1565nm滤波型接收，PON光口输出；
█ 稳定可靠AGC控制功能，-15～-5dBm/RF 76dBuv恒定输出；
█ 完善的浪涌抑制电路，改善抗雷击和预防浪涌冲击的能力；
█ 电源、光功率工作状态LED显示；
█ 低功耗设计，整机功耗小于2.0W；
█ 主机性能通过国家广播电影电视总局检测中心检测，并获得广播电视设备器材入网认定证书；
█ 整机性能通过电磁兼容和安全性能检测。获国家强制性产品（CCC）认证。
项 目 | 单位 | 性能指标 | ||
光 | 光接收波长范围 | nm | 1545/1565 | |
PON端口波长 | nm | 1270/1310/1490/1577 | ||
相互隔离度 | dB | ≥30（1490/1550） | ||
响应度 | A/W | ≥0.85 | ||
接收光功率范围 | dBm | -2～-18建议-9～-12) | ||
光反射损耗 | dB | ≥50 | ||
光纤连接器 | / | SC/APC | ||
射频特性 | 带宽/不平度 | MHz/dB | 47～1000/≤±1 | |
输出电平 | dBuv | 76±1(-15～-5dBm) | ||
反射损耗 | dB | ≥14（特性阻抗75Ω） | ||
RF输出接口 | / | 公制或英制（1路输出） | ||
MER（闭均衡） | dB | ≥25（64QAM）≥31（256QAM) | -12dBm接收，光链路94数字频道 | |
MER（开均衡） | dB | ≥32（64QAM）≥34（256QAM) | ||
误码率（BER） | / | ≤1×10-4 | measure at least 100bits | |
CNR/CTB/CSO | dB | ≥44≥58≥58（-9dBm/76dBuv时） | ||
其它 | 供电/功耗 | V/W | 外置AC90～255V→DC5/2 | |
工作/储存温度 | ℃ | -30～55/-40～75 | ||
工作/储存湿度 | % | 5～80（不冷凝） | ||
结构尺寸 | mm | 82×82×25 | ||

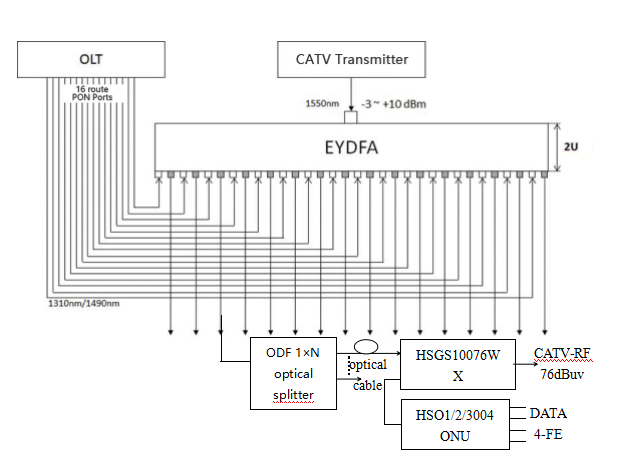

FTTH三网融合组网方式中，数据信号通过OLT的PON口输出，有线电视信号通过1550光发射机输出，再经过带内部集成的分光器、光放、合波器的EYDFA光放大器，每端口输出为一纤三波光信号。然后再通过光分路（ODF）到用户端，如果接收到的是纯CATV光信号，则使用带有1550nm滤波器的HSGS10076D光接收机;如果同时接收有线电视和数据信号，则 应用HSGS10076WX光接收机。机器将CATV光信号转换为76dBuv射频信号输出，使PON光端口与ONU连接，实现高速数据上网。详见以下示意图：
产品名称 | 型号 | 技术参数 |
WDM型单输出FTTH光接收机 | HSGS10076WX | CATV 1540~1565nm接收，-5~-15dBm/RF 76dBuv恒定输出，PON:1270/1310/1490/1577nm;外置90~255V 5V 0.5A电源适配器 |
HSGS10076WX-F | 铁盒结构，其他同上 | |
根据客户要求定制 | 1540~1565nm接收，-5~-15dBm/RF 76dBuv可-2~-12dBm/RF 82dBuv可+1~-9dBm/RF 85dBuv，恒定输出，PON:1270/1310/1490/1577nm;外置90~255V 5V 0.5A电源适配器，铁盒结构，同上 |
