FTTH光接收机

无源光接收机返回

类型 :CATV(有线电视)设备
功能 :光学接收
认证 :ISO, RoHS
条件 :新增功能
材料 :Abs
颜色 :白色

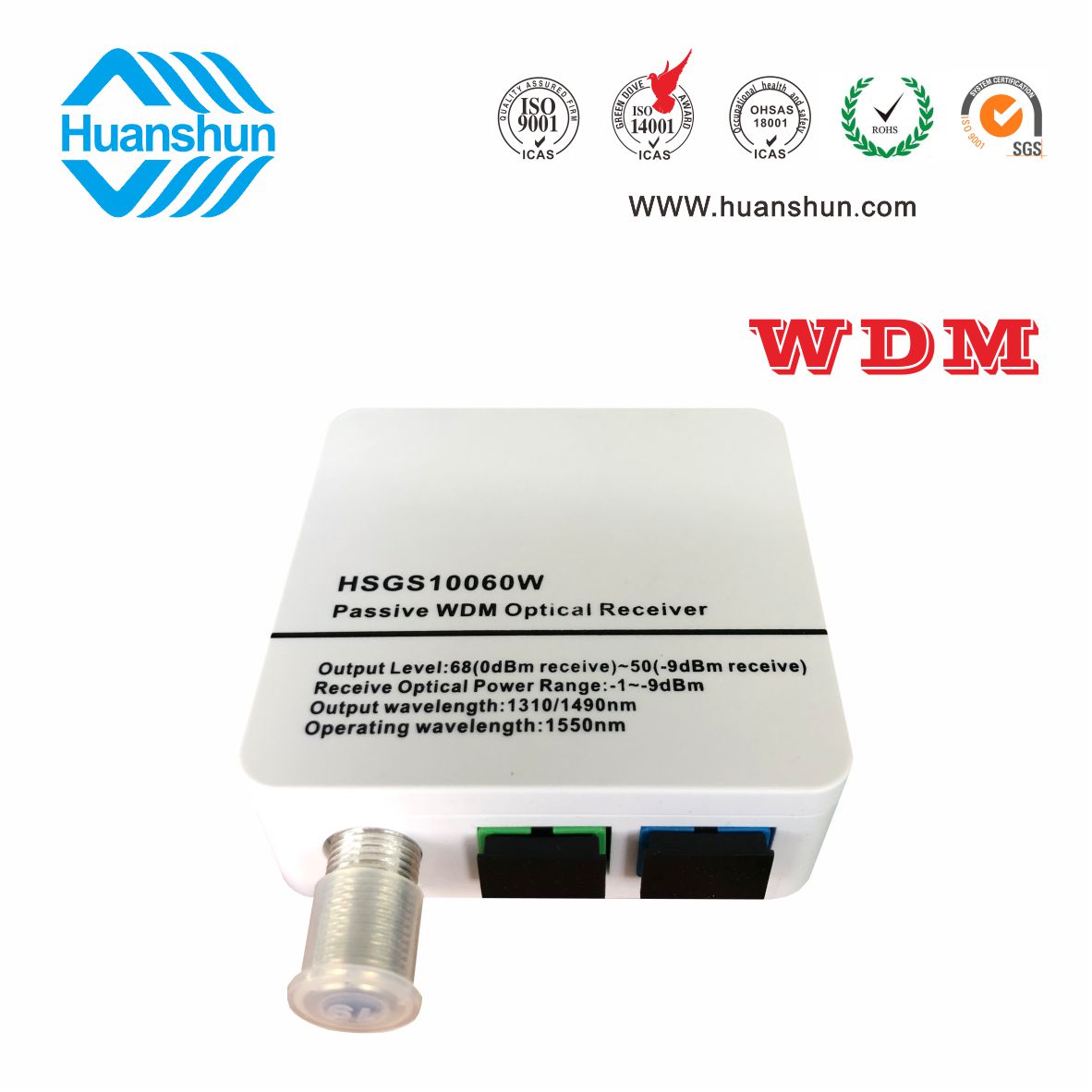

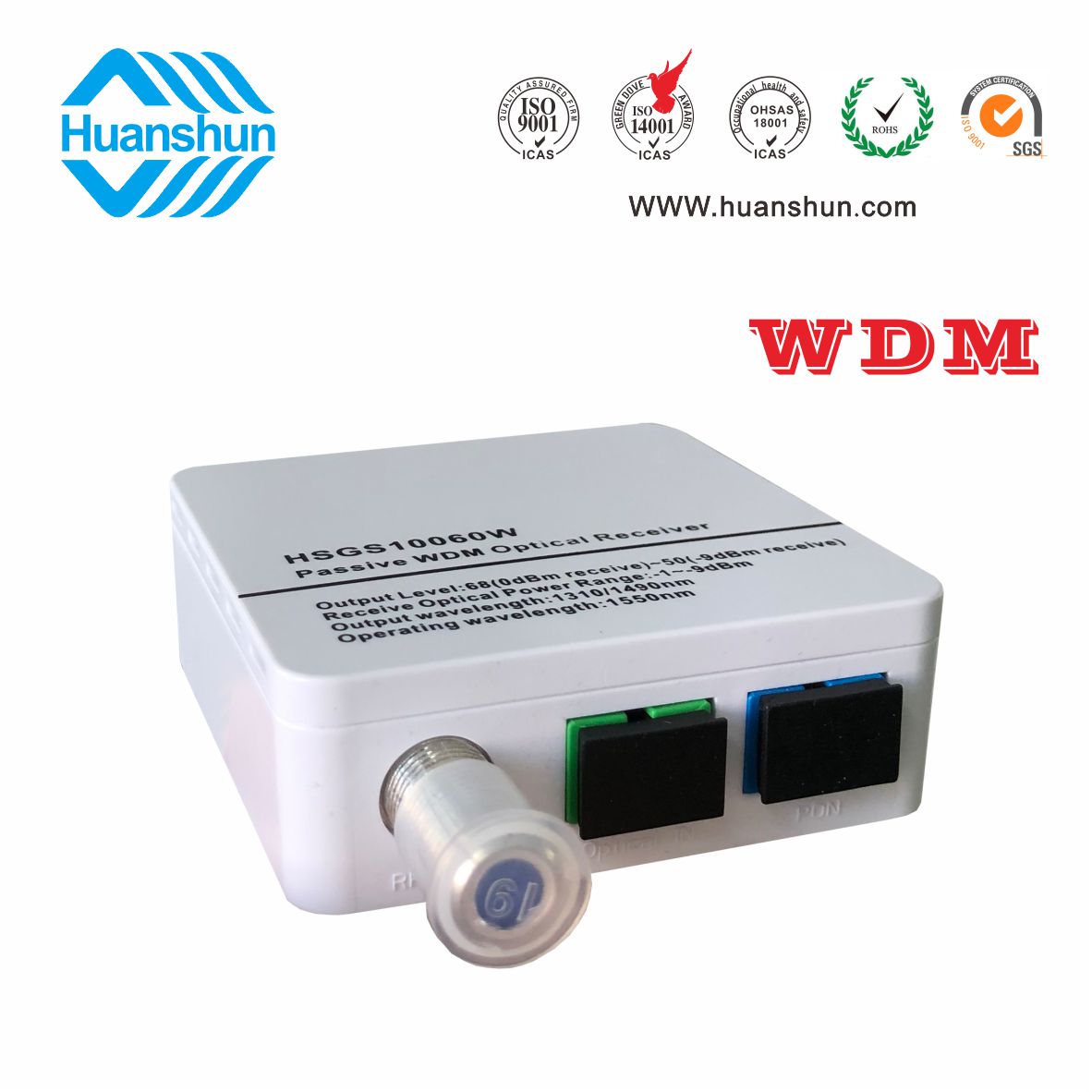

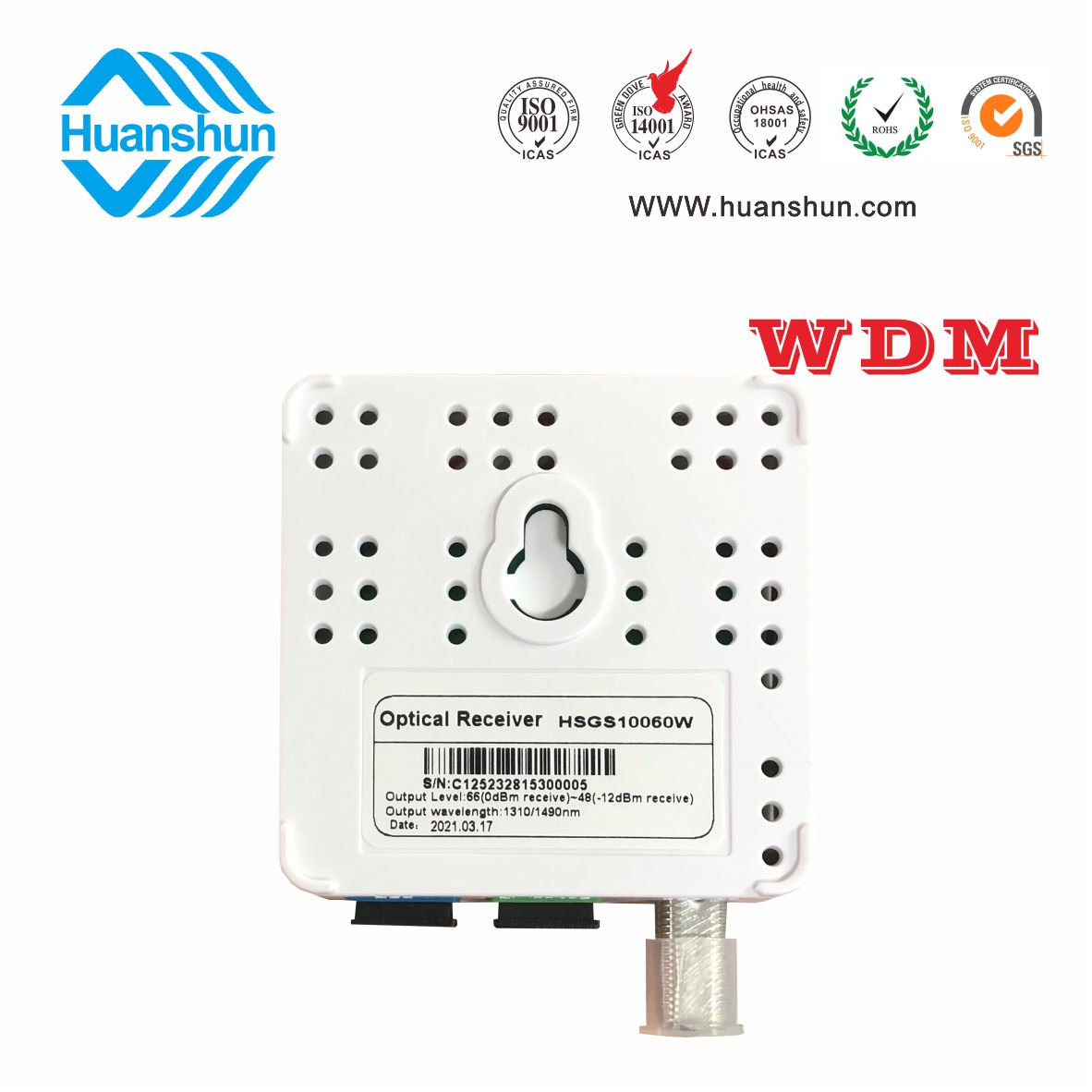

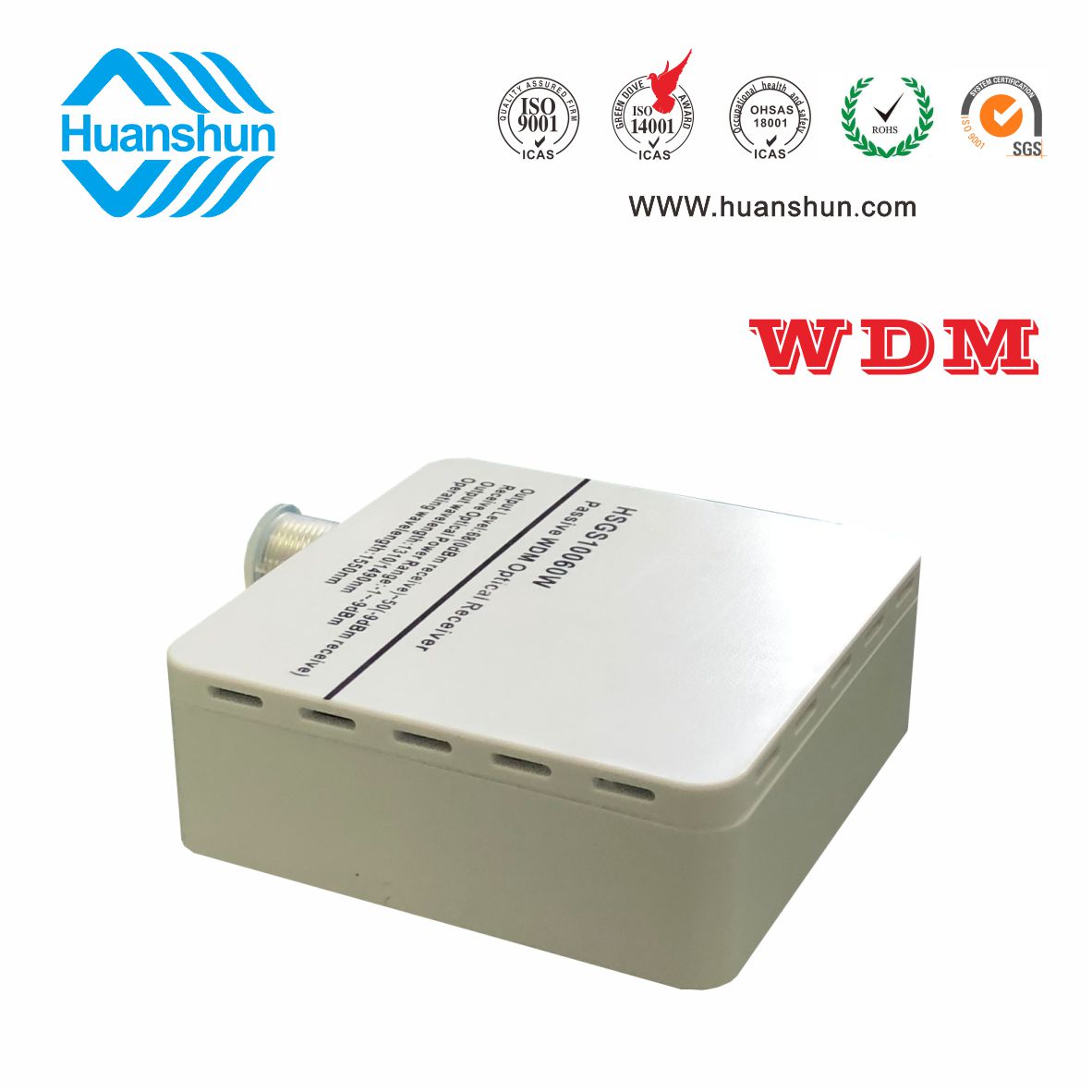

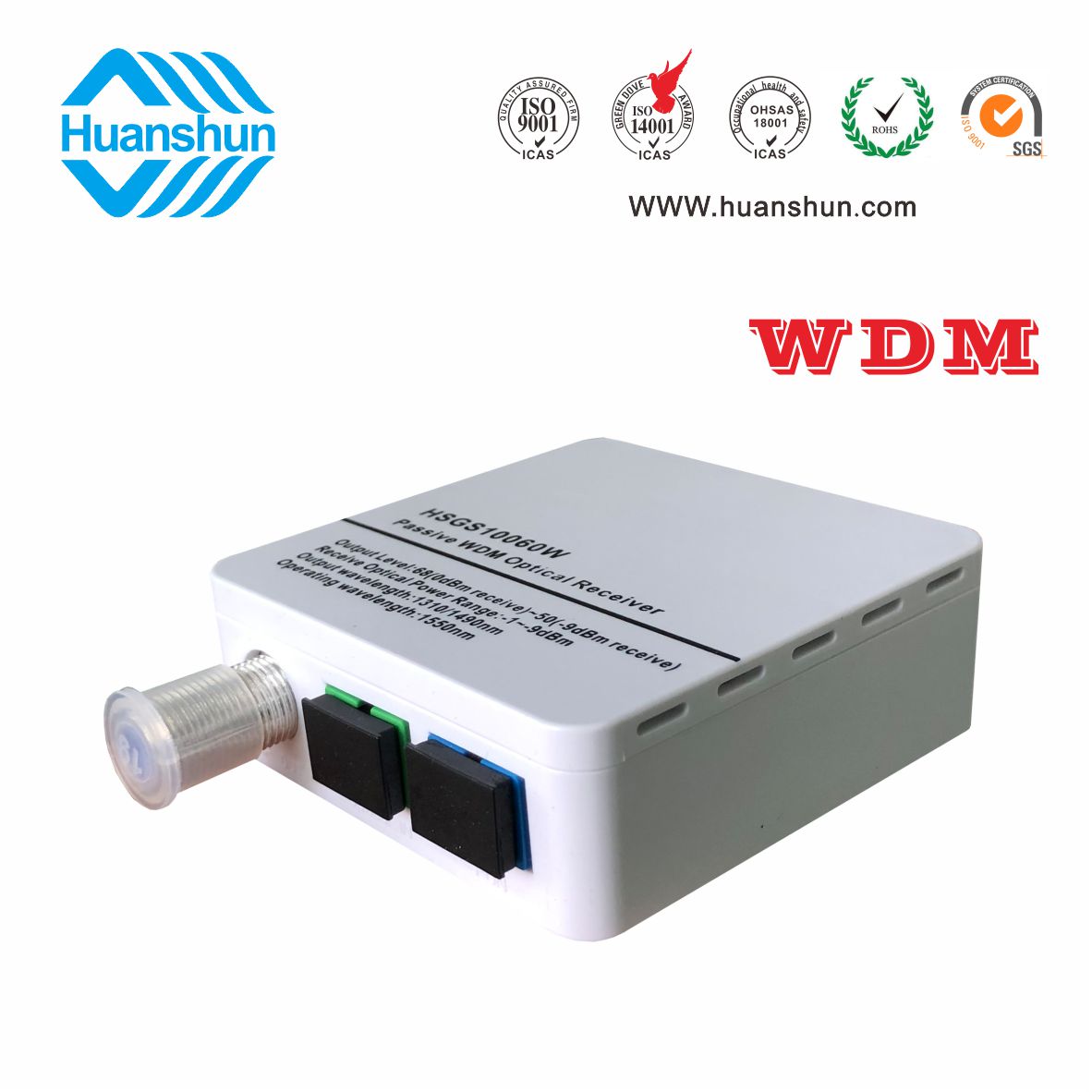

型号:HSGS10060W
运输包装:珍珠棉+ 纸箱
起源 :宁波, 中国
商标 :环顺
规格 :60(L)x60(W)x20(H)mm
海关编码 :8517622990




联系我们 常见问题

描述

HSGS10060W/X是针对有线电视行业的特殊需求而开发的一款新颖实用的产品。它迎合被动终端接收设备的全光网络传输光纤到家庭纤维和三波,并成功实现有线模拟/数字电视信号接收和数字光通信网络数据转换,即插即用很方便使用,无需外部电源安全性和节能。这台机器使用了高灵敏度与WDM光电管,当收到在9 dbm转换50 dbuv电缆模拟(数字级别42 dbuv)水平,没有电源,功耗,节约和灵活,适合一个纤维三波光传输系统应用程序,不仅可以接收有线电视光传输信号,同时在其传输信号和E /GPON ONU/XPON连接。


█ 采用WDM光电转换器,平均无故障工作时间超过150,000小时;

█ RF输出接口可选择F型公制或英制;

█ 1550nm段低光功率接收,PON端口低损耗连接;

█ 无外接电源,即插即用,零功耗,安全节能。

技术规格:

项        目

单位

HSGS10060W

HSGS10060WX




波长范围

nm

CATV:1540-1565,PON:1310/1490

CATV:1540-1565,PON:1527/1310/1490/1577


光接收波长范围

nm

1540/1650

1540/1565


隔离度

dB

≥30(1490/1550nm)


插入损耗

dB

≤ 0.8 (IN ≤ PON 或 CATV)


响应度

A/W

≥0.85


接收光功率范围

dBm

+2~-12(建议 -1~-6)


光反射损耗

dB

≥45


适配器接口

/

SC/APC 或 SC/UPC(建议 SC/APC)

射频特性

带宽/不平度

MHz/dB

47~1000/≤±1.5


输出电平

dBuv

65 (0 dbm接收)-47 (9 dbm接收)


射频输出接口

/

BS F-型


CNR/MER

dB

≥44/34(0dBm, PAL59CH,OMI3.8%),

≥38/29(-6dBm)


CTB/CSO/HUM

dB

≥70/≥66/≥60( -3dBm/60dBuv)


工作/储存温度

-30~55/-40~75


工作湿度/温度

%

5~90(不冷凝)


尺寸

mm

60×60×20


应用:

订货信息:

产品名称

产品型号

技术参数

E/GPON无源光接收机

HSGS10060W

接收范围 +2~-12(建议 -1~-6)

XGPON无源光接收机

HSGS10060WX

接收范围 +2~-12(建议 -1~-6)
