FTTH光接收机

普通型单输出FTTH光接收机返回

类型 :有线电视设备
功能 :光学接收
认证 :ISO, RoHS
条件 :最新
材料 :PC+ABS
颜色 :灰白色+黑色
型号:HSGS10076
运输包装:珍珠棉+纸箱
起源 :中国,宁波
商标 :环顺
规格 :60(L)x60(W)x20(H)mm
海关编码 :8517622990


联系我们 常见问题

描述

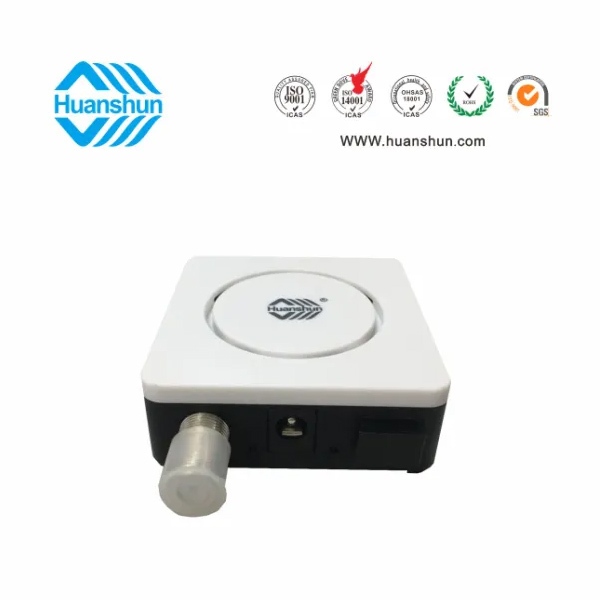

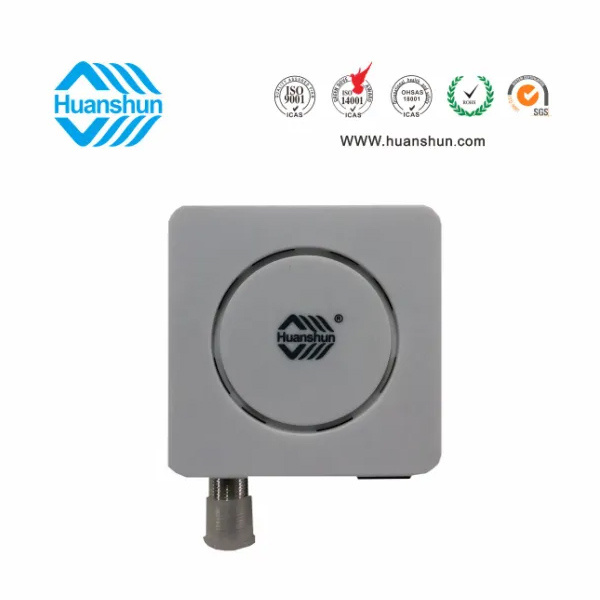

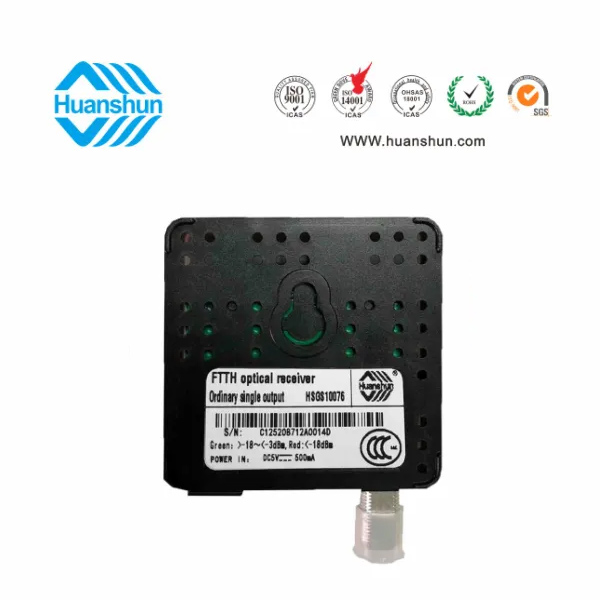

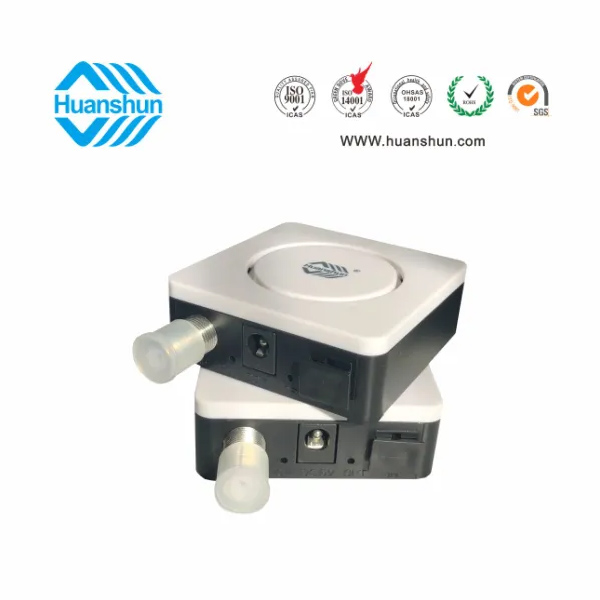

环顺的HSGS10076光接收机是专为CATV网络的FTTH 应用而设计的入户型光接收机。具有结构小巧紧凑、式样美观、 应用方便等 特点,在高达1000Mhz的带宽下能够提供稳定的输出电平和优异的性能指标,具有极宽的光功率工作范围。

本系列产品选用超低光功率接收技术,全砷化镓放大,光控AGC功能,光接收功率在-15~-5dBm时RF76dBuv稳定输出。

█ 超低-18dBm光功率接收MER>28dB,1000MHz工作带宽;

█ 稳定可靠AGC控制功能,-15~-5dBm/RF76dBuv恒定输出;

█ 完善的浪涌抑制电路,改善抗雷击和预防浪涌冲击的能力;

█ 电源、光功率工作状态LED显示;

█ 低功耗设计,整机功耗小于2.0W;

█ 主机性能通过国家广播电影电视总局检测中心检测,并获得广播电视设备器材入网认定证书;

█  整机性能通过电磁兼容和安全性能检测。获国家强制性产品(CCC)认证。

技术规格:

项        目单位性能指标



光接收波长范围nm1200/1600
响应度A/W≥0.85/≥0.9
接收光功率范围dBm-2~-18(建议-9~-12)
光反射损耗dB≥50
光纤连接器/SC/APC
射频特性带宽/不平度MHz/dB47~1000/≤±1
输出电平dBuv76±1(-15~-5dBm)
反射损耗dB≥14(特性阻抗75Ω)
RF输出接口/公制或英制(1路输出)
MER(闭均衡)dB≥25(64QAM)≥31(256QAM)-12dBm接收,光链路94数字频道
MER(开均衡)dB≥32(64QAM)≥34(256QAM)
误码率(BER)/≤1×10-4至少测100个比特
CNR/CTB/CSOdB≥44≥58≥58(-9dBm/76dBuv时)

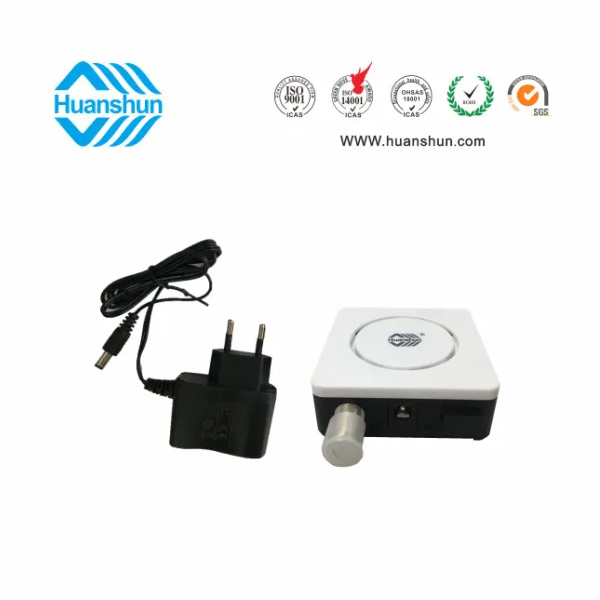

其它供电/功耗V/W外置AC155~255V→DC5/2
工作/储存温度-30~55/-40~75
工作/储存湿度%5~80(不冷凝)
结构尺寸mm60×60×20



应用:

CATV RF信号经外调制或直调制光发射机,调制成1550段(1535~1565nm)光信号,经过EDFA或EYDFA光放大,然后再通过光分路(ODF)到用户接收,光接收功率一般设计在-12~-9dBm, 应用HSGS10076光接收机RF76dBuv±1输出。详见以下示意图:



订货信息:

产品名称型号技术参数
FTTH光接收机HSGS10076稳定可靠AGC控制功能,-15~-5dBm/RF76dBuv恒定输出
