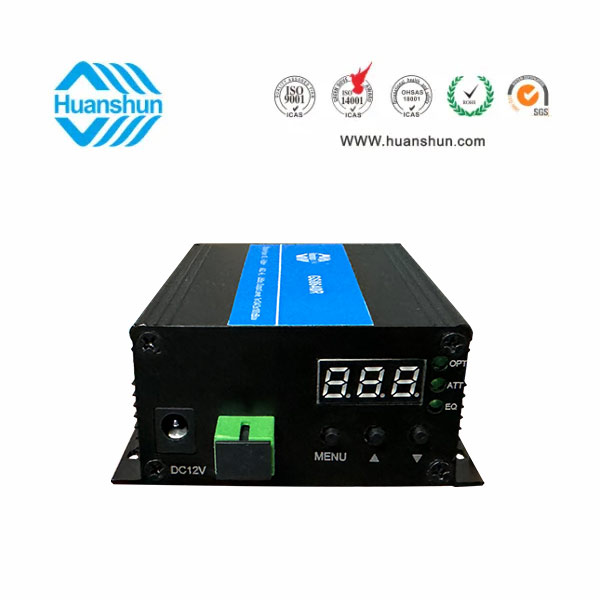

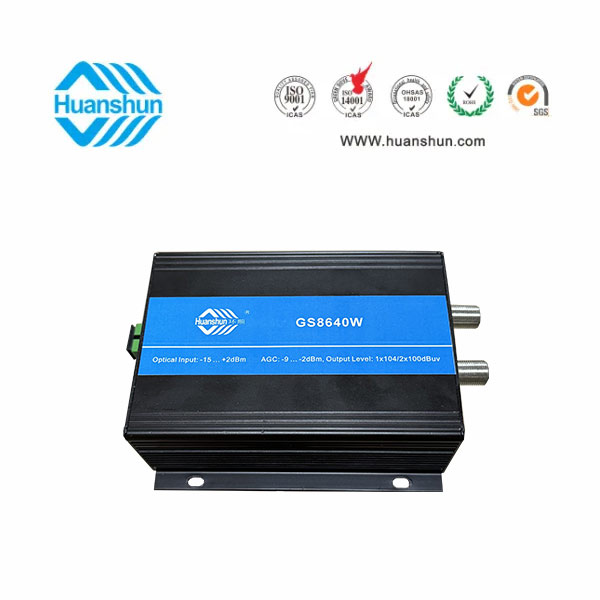

室内型楼栋光接收机返回

类型 :有线电视设备
功能 :楼栋型光接收
认证 :ISO, RoHS
条件 :最新
材料 :铝型材
型号:GS8640W
起源 :中国,宁波
商标 :环顺
规格 :135(L)×78(W)×40(H)mm
海关编码 :8517622990



联系我们 常见问题

描述

GS86(100)40W/GS86(100)40NW楼栋光接收机是适应全光网传输-光纤到楼栋(FTTB)而设计的低光功率光接收产品。本机选用高灵敏度光电管,砷化镓低噪声放大,光控AGC,末级采用砷性镓IC推挽放大,输出电平在-7dBm接收时RF单路主路输出106dBuV,双路输出102dBuV;本机还配置外置式高精度抗雷击开关电源,光接收功率、RF输出电平LED在线指示,0~15dB输出电平和斜率调节。由于主要器材性能优越,加上精心设计的电路配合,从而保证了性能指标高,可靠性好。本机可内置网管应答器构成带网管一体机,网管支持SNMP和WEB,实现远程实时在线监控光接收功率、RF输出电平等,是理想的有线电视光传输网络的终端接收设备。


● 室内或箱式壁挂安装结构,连接线在同一方向,节省箱体空间;

● 主机与电源分离,有效降低温度,能在高温下长寿命工作;

● 电源采用抗雷击、抗浪涌、电信级产品设计,有效提升可靠性;

● 选用高灵敏度光器件、全砷化镓放大,整机光电性能指标优越:

● 输出衰减和均衡斜率均采用电子衰减,调整范围0-15dB:

● 光控AGC,光输入+2dBm~-7dBm变化时,RF输出基本恒定。


技术规格:

项目单位GS10040WGS10040NW
光波长/光接口nm1300~1560nm,SC/FC/APC(反耗≥48)
光功率输入幅度dBm-9~+2
光反射损耗dB≥48
频率范围MHz47或85~1000
带内不平度dB±0.75
射频输出电平dBuV≥1*106或2*102(-7dBm)
AGC特性dB-7~+2dBm/标称输出电平±1.5
C/NdB≥52(-1dBm接收时)
CTB/CSOdB68/70(标称输出电平时)
输出衰减/输出均衡dB0~15
射频端口反射损耗dB47~550MHz≥16,550~1000MHz≥14
网管//RJ45网口,支持SNMP和WEB,监测光输入功率,RF输出电平和在机电压
工作温度/储存温度-25~+55/-40~+75
供电/功耗V/W175~255V或馈电35~75V/≤6
射频输出阻抗Ω75
等效输入噪声电流
PA/图片1.jpg
≤8
测试口精度dB-20±1(单路输出时,双路输出无此功能)
射频输出连接器
FL-10公制或英制
尺寸mm135×78×40


应用:

订货信息:

产品名称型号主要功能描述
楼栋光接收机GS8640W 47~860MHz,-7~+2dBm/RF 1×106或2×102dBuv,电调输出电平和斜率均衡,外置 90~255V-12V 1A 电源适配器
GS10040W 47~1000MHz,其它同上
GS8640NW 47~860MHz,-7~+2dBm/RF 1×106或2×102dBuv,电调输出电平和斜率均衡,内置网管应答器,外置 90~255V-12V 1A 电源适配器
GS10040NW 47~1000MHz,其它同上
