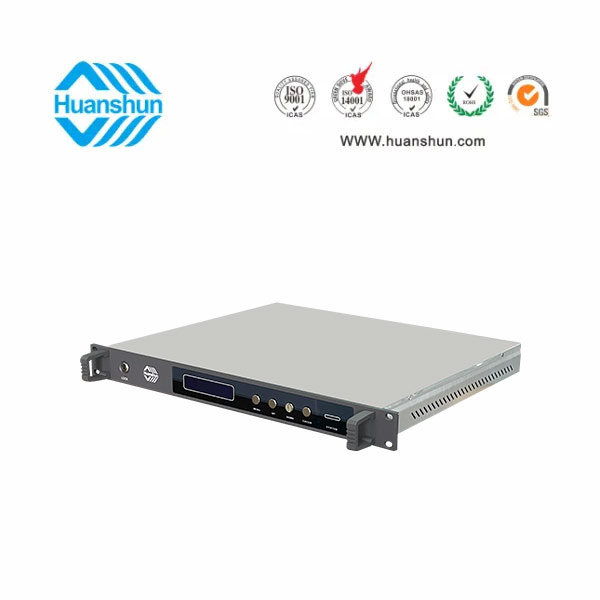

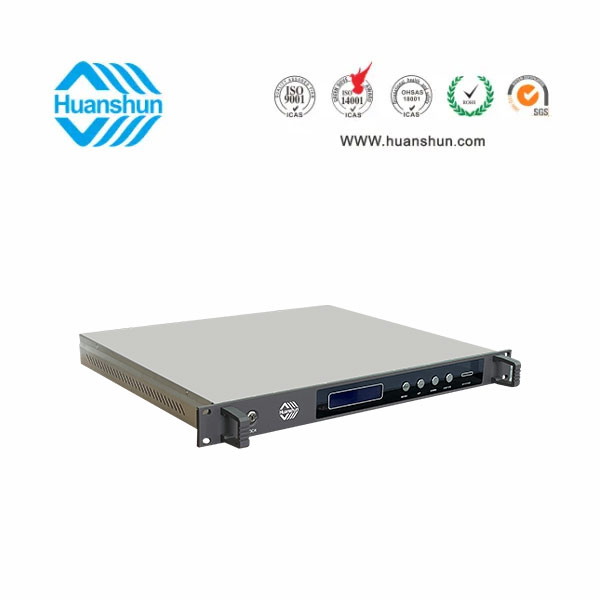

光纤放大器(DWDM EDFA)返回

类型 :电信通信
功能 :DATA信号放大装置,信号传输设备
认证 :ISO
条件 :最新
材料 :全铝箱体结构
颜色 :泡沫填充剂+纸箱
型号:YGF1501~22D(BA、PA和LA)
起源 :中国,宁波
商标 :环顺
规格 :483x385x44(WxDxH)mm
海关编码 :8517699000


联系我们 常见问题

描述

1550nm掺铒光纤放大器是利用掺铒光纤这一活性介质,当泵浦光输入到EDFA中时,就可以将大部分处于基态的Er3+抽运到激发态上,处于激发态的Er3+又迅速无辐射地转移到亚稳态上,由于Er3+在亚稳态上的平均停留时间为10ms,因此很容易在亚稳态与基态之间形成粒子数反转,此时,信号光子通过掺铒光纤,在受激辐射效应作用下产生大量与自身完全相同的光子,使信号光子迅速增多,这样在输出端就可以得到被不断放大的光信号。

YGF1501~21D C波段DWDM掺铒光纤放大器是光放大器中的一个代表。由于EDFA的波长为1550nm,符合光纤的低损耗频带,其技术相对成熟,应用如此广泛。本机采用成熟的1550nm模块化技术,核心部件选用JDSU、BOOKHAM、FITEL等高线性、低噪声分布反馈式泵浦激光器,全新光无源器件,结合MCU微处理器技术和ATC、APC自控技术,把所有工作状态参数有面板中的LCD直接显示,一旦激光器的工作参数偏离设定值的允许范围,微处理将会自动关断激光器电源,并红灯闪烁提示告警,面板显示屏提示故障原因,从而保证各项性能优良的技术指标。该机还具有噪声系数小、输入输出隔离度高、非线性失真小等特点,其内置的网管应答器,支持WEB和SNMP,可实现设备的网络管理及远程监控。

高品质:选用单模980nm泵浦激光器和行业顶级的掺铒光纤,组成1~3级的泵浦放大,1~2级GFF不平度校正技术,并通过监测软件进行优化,确保在超低光功率输入下的最小噪声系数和标称规格饱和光功率输出;

多规格:BA型光纤功率放大器,宜应用在合波器之后;LA型光线路放大器,宜应用在功率放大器之后,作延长光纤中继的光放大器;PA型前置光纤放大器,宜应用在分波器之后,以提高接收机的灵敏度;

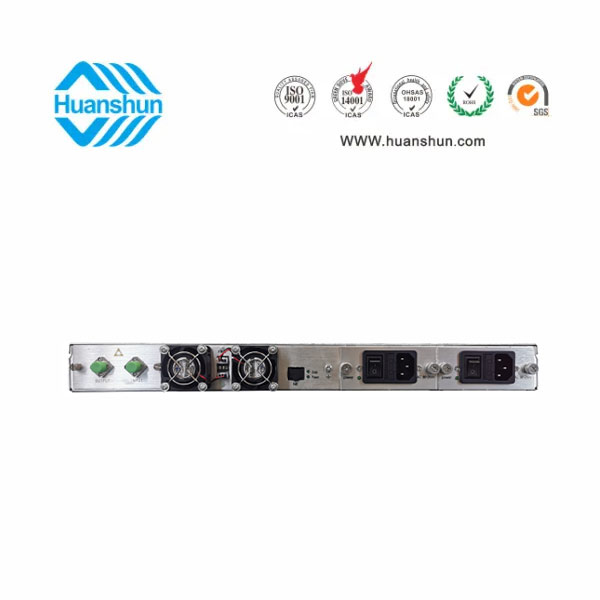

可靠性:19″1U标准机箱,直接上机架安装,标配高性能热插式双电源,可在市电AC90~250V或DC48V供电;

直观性:本机通过MCU自动监控激光器的工作状态,并可直观地查看泵浦激光器的工作电流、工作温度,光输入功率、输出功率、机箱工作温度等;

网管型:内置符合SNMP、WEB网管应答器,并与SCTE HMS标准兼容,实现网络设备管理在线监控。

技术规格:

项    目单位技  术  参  数备    注
光工作波长nm1528.38~1563.86DWDM波长,ITU-T规定
工作频道CH17~61(共44个)
输入功率范围dBm-30~+10按需求定制
输出功率范围dBm+3~+21按需求定制
有效放大增益dB14~33按需求定制
输出功率调整dB0~-3可上调+0.5,下调-3
输出功率稳定性dB±0.5
噪声系数dB≦5.0
增益平坦度dB±1.5最大至最小,也可按需求
输入端反射损耗dB≧45UPC端面或APC端面(≧50)
输出端反射损耗dB≧45
输入端泵浦泄漏功率dBm≦-30
输出端泵浦泄漏功率dBm≦-30
光纤连接器类型/SC/APC或LC/APC SC/UPC或 LC/UPC建议应用APC
工作电压/功率VAC90~250或DC-48(双电源)
工作温度范围-5~+55
最大工作相对湿度%最大95%无冷凝
储存温度范围-30~+70
规格尺寸mm485×440×45

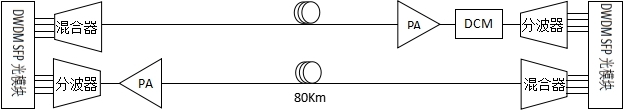

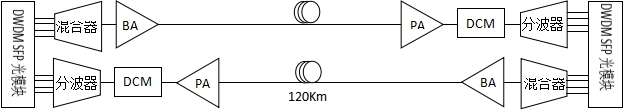

应用:


订货信息:

产品名称型号规格功能说明
DWDM EDFAYGF150103D-25-25~-10dBm DWDM输入,标称+3dBm饱和功率放大输出,并支持上调+0.5dB,下调-3dB,NF ≤ 5dB(0dBm时);1U标准机箱,双模块热插拨电源,AC90 ~ 250V或DC-48V供电,RJ45标准网管(支持SNMP、WEB)
YGF150111D-10-10~+10dBm DWDM输入,标称+10dBm饱和功率放大输出,其它同上
YGF150117/21D-30/26-30/-26~+10/+6dBm DWDM输入,标称+17/21dBm饱和功率放大输出,其它同上
