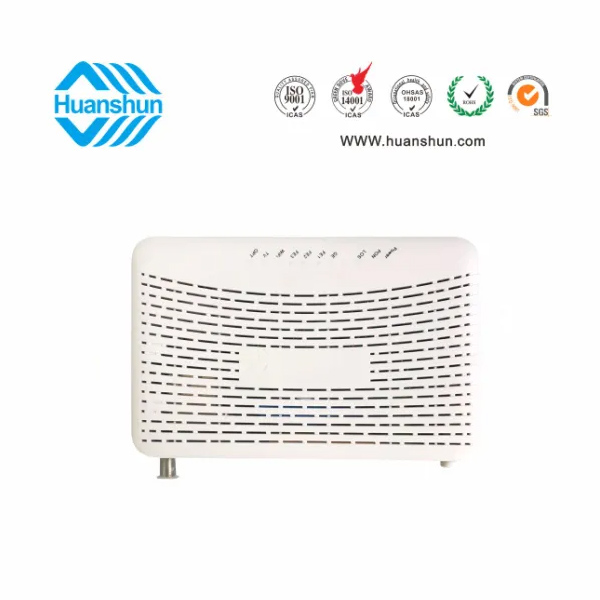

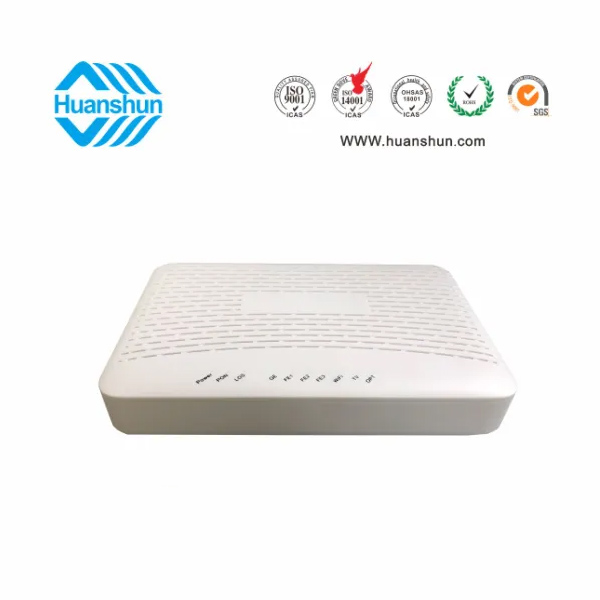

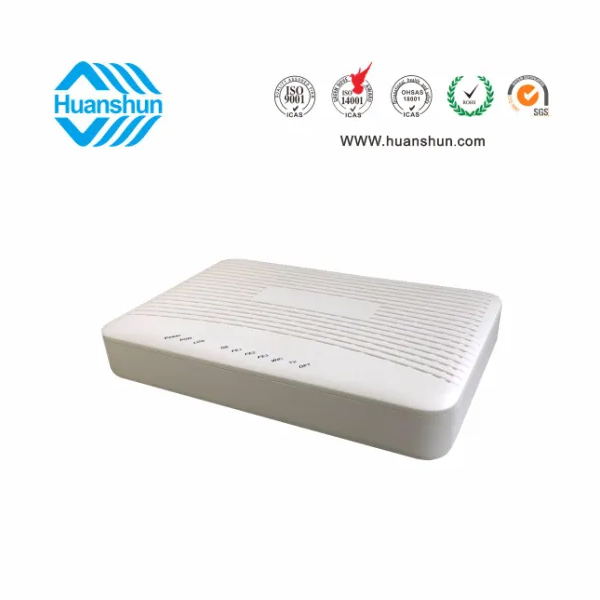

FTTH终端由光网络单元(ONU)和有线电视光接收机组成。从宽带接入技术的演进过程中可以看出，光纤家庭(fiber optical home, FTTH)是宽带接入的最终发展目标，而这台机器就是实现这一目标的终端产品。本机采用RALTEK-7603 ONU+WIFI xPON高性能芯片，WDM低功耗光接收技术，实现1纤3波光传输，满足家庭光纤到家庭的需求。光网络单元符合国际标准以及我国电信行业对PON设备的技术要求。具有良好的互操作性和可操作性，可与行业主流厂商的OLT设备实现互联互通。同时，设备在硬件和软件设置上与EPON版本兼容。HSOS11176GNW内置2 * 2 2.4 g双天线(300 mbps),有线电视光接收机与photo-controlled AGC功能,5 ~ -15 dbm / RFMD恒定输出76 dbuv,支持WEB和SNMP网络管理监控光接收功率,射频输出电平和射频输出开启或关闭,机器也提供光网络单元,无线和有线电视的工作状态指示在正面。使用方便，简单可靠。
● xPON ONU、WLAN AP等具有路由功能的家庭网关设备;可以为用户提供各种丰富、多样、个性化、方便、舒适、安全、高效的服务。
● 提供符合ITU-TG.984的单向光学接口。xPON标准光纤高速接入，可为各种新兴网络服务(如网络游戏、高清电视、VOD等)提供充足的带宽支持。

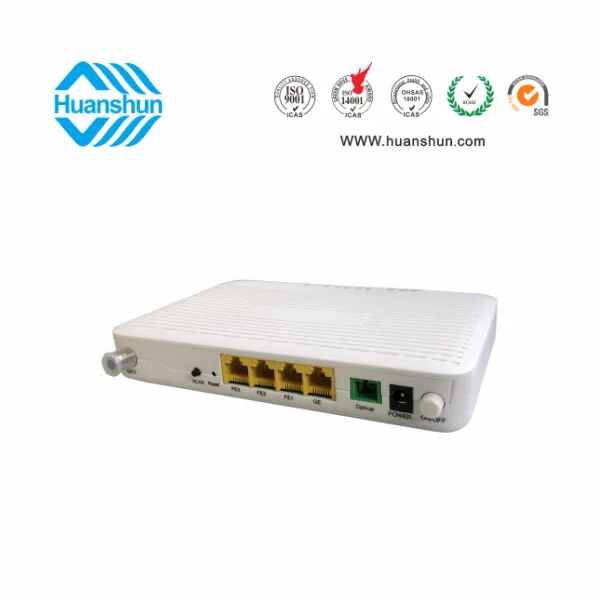

● 提供1路10/100/1000m自适应以太网接口和3路10/100m自适应以太网接口，支持多个用户同时使用。
● 提供IEEE802.3ah和802.11b/g/n的WLAN无线接口，使用户摆脱束缚。
● 支持覆盖距离高达20KM，支持对称(上/下)数据传输速率高达2.5gbps，支持多个用户通过有线或无线方式同时使用网络。
● 支持64位、128位WEP、wpa-psk、wpa2-psk等无线加密，支持AES、TKIP加密;让你的网络更安全。
● 支持网桥或路由器模式或混合工作模式;在路由方式上，支持IP地址、DHCP、PPPoE等工作方式的静态配置。网络灵活，可以用于各种不同的场合。
● 支持NAT功能，可以实现多个用户共享一个公共网络的IP接入Internet。
● 支持虚拟服务器功能，实现外部网络对家庭主机的访问。
● 支持DHCP服务器功能，支持UPnP功能启用/禁用，方便用户配置网络。
● 提供Web配置，支持两级用户密码，为不同用户提供不同权限，操作简单方便。
● 完整的路由功能，支持静态和动态路由协议的配置。
● 支持端口绑定功能，满足不同网络的需要。
● 支持强大和完善的QoS功能，以满足不同业务的需求。
● 支持IGMP监听和IGMP代理协议，具有完善的组播功能，满足IPTV等视频业务的需求。
● 完整的防火墙功能，支持基于MAC或IP地址的访问控制(包括局域网和WLAN)，使用户的网络更加安全。
● G/EPON是相互兼容的。当G/EPON信号被识别时，它们被自动转换成相应的工作机制。
● 网络支持WEB和SNMP，网络管理监控功率、RF电平和开关。
项 目 | 单位 | HSOS11176GN | HSOS11176GNW | ||
光学特性 | 工作波长 | nm | xPON：TX1310，RX1490;CATV：1540～1565 | ||
ONU光发射功率/光接收灵敏度 | dBm | 1-4(xPON)/≥-28 | |||
光纤连接器/光发射损耗 | --/dB | SC/APC/≥45 | |||
CATV光功率范围 | dBm | -18～-2 | |||
射频特性 | 宽带/不平度 | MHz/dB | 45～1000/≤±1 | ||
输出电平 | dBuv | 76±2（-15～-5dBm) | |||
RF输出接口/反射损耗 | --/dB | F 型公制头/≥14（特性阻抗75Ω） | |||
CTB/CSO/HUM | dB | ≥62/≥62/≥45（-9dBm） | |||
MER（光均衡） | dB | ≥25（64QAM）≥31（256QAM)(-12dBm，94CHSD) | |||
MER（开均衡） | dB | ≥32（64QAM）≥34（256QAM)(-12dBm，94CHSD) | |||
误码率（BER） | / | ≤1×10-4 (至少测100个比特) | |||
其他 | WIFI | / | / | 2*2 2.4GHz 300Mbps(内置或外置双天线） | |
用户侧以太口/网口 | / | 1GE（10/100/1000Mbps）+3FE（10/100Mbps），RJ45接口 | |||
设备类型/尺寸 | --/mm | HGU/181*118*33 | |||
网管内容 | / | 有线电视接收光功率、射频电平和开关状态 | |||
电源/功耗 | V/A | 外置AV90～250V→DC12V/1A | |||
工作温度/存储温度 | ℃ | -5～40/-20～75（湿度5-95%） | |||
产品名称 | 型号 | 技术参数 |
G/EPON ONU | HSOS11176GN | xPON ONU, PON端口接入，1GE+3FE网络接口，CATV1550nm -5~-15dBm inport/RFMD76dBuv恒定输出，网络管理监控光接收功率，RF输出电平，RF开/关，通过内置WDM-PON xPON1310/1490nm1~4dBmTX，-28dBmRX连接到xEPON;外置90~255V-12V 1A电源适配器 |
HSOS11176GNW | xPON ONU, PON端口接入，1GE+3FE网络接口，2*2 2.4G WIFI(内置天线300m)，CATV1540~1565nm -5~-15dBm inport/RFMD76dBuv恒定输出，网络管理监控光接收功率，RF输出电平，RF on / off，通过内置WDM-PON xPON1310/1490nm1~4dBmTX，-28dBmRX连接到xEPON;外置90~255V-12V 1A电源适配器 | |
xPON ONU, PON端口接入，1GE+3FE网络接口，2*2 2.4G WIFI(外置天线300m)，CATV1540~1565nm -5~-15dBm inport/RFMD76dBuv恒定输出，网络管理监控光接收功率，RF输出电平，RF on / off，通过内置WDM-PON 1310/1490nm1~4dBmTX，-28dBmRX连接到xEPON;外置90~255V-12V 1A电源适配器 |
