1550nm插播技术应用方案

HS15110D-CTA全自动插播光发射机在1550nm直调制的基础上增装了主光功率监测、200G FWDM器件和光可调衰减器,把1550系统中主波和插播功率的大小、载波频道数的增减、输出电平的误差,通过我公司对行业应用的认知和理解归结为智能控制程序编入MCU,运用该程序就能把这一系列复杂的问题简单化,以达到理想的插播效果。本机支持HFC网络设备管理,可实现远程管控。

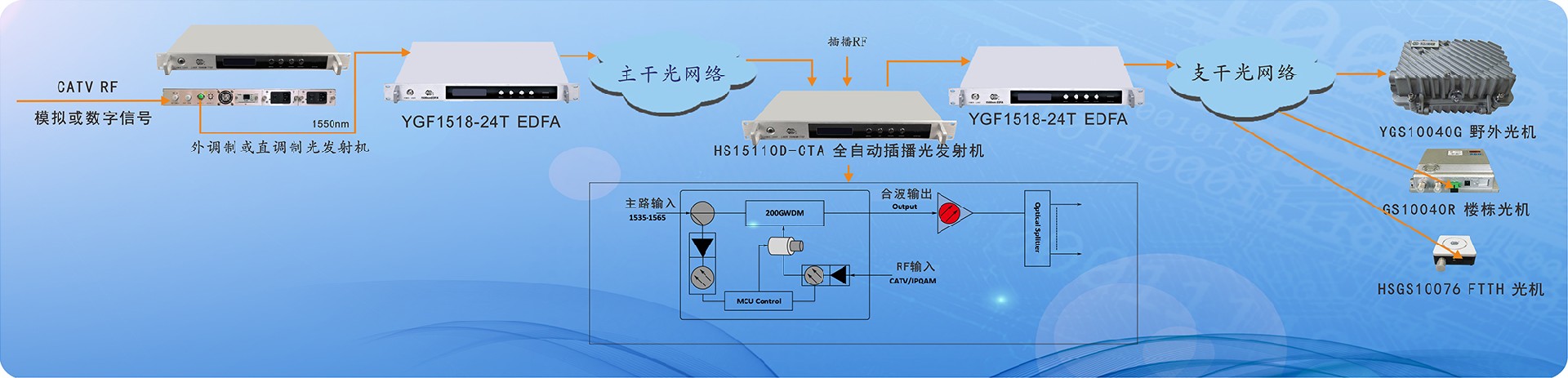

应用1550nm光插播技术可实现前端1550段主信号与分前端1550点副信号进行光载波混合传输,其插播方案的原则如下:

1、选择不同波长作插播,波长间隔≥2.35nm。ITU标准C带1550nm段有37个频道,其中C16为1564.68nm,C53为1535.04nm,频道间相隔0.79nm,即选择插播频道要相隔3个频道或2.35nm ;

2、光载波的RF频率不能重复,否则同频干扰。常规主光载波为多个(60CH或以上)RF频道,插播点载波频道较少(32CH或以下),由于光插播后到最后光接收时都解调成RF频道,如频道重复就会产生同频干扰;

3、以主传输功率为主插播功率为副,保证插播后RF综合传输性能指标。插播后会影响RF性能指标,插播功率越大CNR劣化越多,建议RF少频道,光载波小功率插播;

4、使用HFC网络设备管理系统,可远程操作HS15110D-CTA全自动插播光发射机。虽然全自动插播光发射机会根据主输入光功率大小自动调整插播功率大小,但它无法获取主光信号和插播光信号中RF载波频道数,常规1550光发射机都有自动调制度控制,当载波RF频道改变时光发机的调制度已经变化,即光接收机解调后的输出电平也随之变化,那么此时通过HFC网络设备管理系统远程登录至全自动插播光发射机,实时设置主机和插播机RF载波频道值,可获得插播后最佳RF传输性能。
