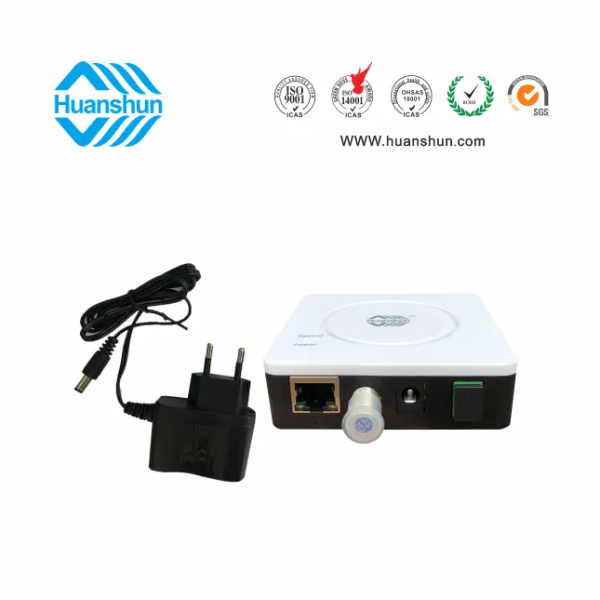

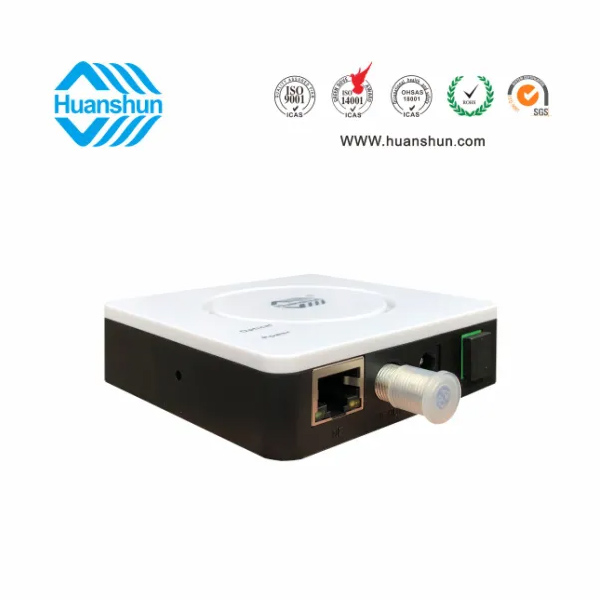

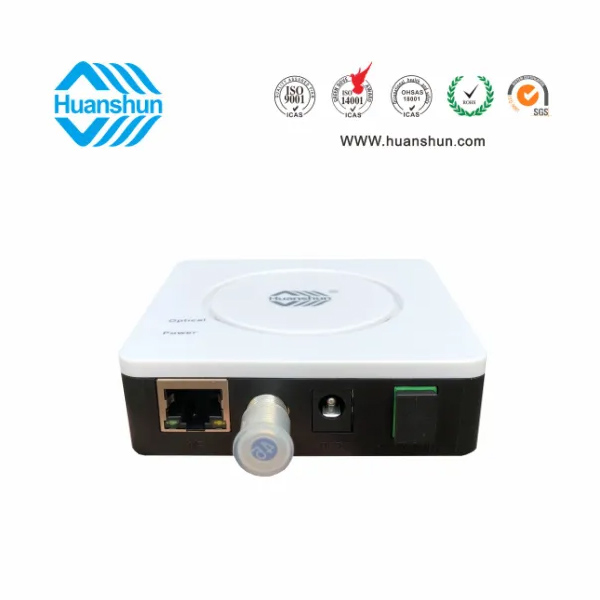

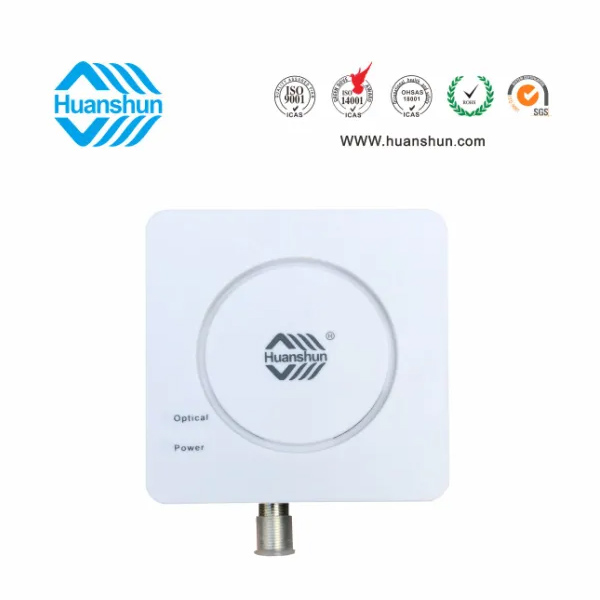

环顺的HSGS10076DN光接收机是专为CATV网络的FTTH应用而设计的入户型光接收机。具有结构小巧紧凑、式样美观、应用方便等特点，在高达1000Mhz的带宽下能够提供稳定的输出电平和优异的性能指标，具有极宽的光功率工作范围。
本机选用超低光功率接收技术，全砷化镓放大，光控AGC功能，光接收功率在-12～-2dBm时RF82dBuv稳定输出。网管部分采用HTTP协议，可以在任何互联网协议上互通，或其他网络上如TCP/IP协议上实现网管，是目前物联网、抄表系统最广泛的应用。网管型功能配合环顺公司的HFC网络设备管理系统应用软件可以对本设备进行实时的在线状态、输入光功率、RF输出电平、RF输出开或关等监测与控制。
█ 超低-18dBm光功率接收MER>28dB，1000MHz工作带宽；
█ 稳定可靠AGC控制功能，-12～-2dBm/RF 82dBuv恒定输出；
█ 完善的浪涌抑制电路，改善抗雷击和预防浪涌冲击的能力；
█ 电源、光功率工作状态LED显示；
█ 超低功耗设计，整机功耗小于1W；
█ 可选FTTP/TCP/IP网络管理，可实现远程网管监测和控制；
█ 整机性能通过电磁兼容和安全性能检测。
项目 | 单位 | 参数 | |
输入波长 | (nm) | 1310,1490,1550（定制1270/1577nm） | |
输出波长 | (nm) | 1310,1490 (定制1270/1577nm) | |
工作波长 | (nm) | 1540～1565 | |
相互隔离度 | (dB) | ≥40（1310/1490nm and 1550nm ) | |
响应灵敏度 | (A/W) | ≥0.9 | |
光接收功率 | (dBm) | +2～-18 | |
光反射回波损耗 | (dB) | ≥55 | |
输入光接口 | / | SC/APC | |
输出光接口 | / | SC/UPC(可定制SC/APC) | |
带宽/不平度 | MHz/dB | 47-1000/≤±1 | |
输出电平 | dBuv | 1 RF | AGC: 82±1/(-2～-12dBm) |
输出电平可调范围 | dB | 0～15（可定制） | |
反射损耗 | dB | ≥14（75Ω characteristic impedance） | |
射频RF | / | 1 路，公制（可定制2路或者英制） | |
CNR特性 | dB | ≥44/34(PAL-D 60CH,OMI3.8%,-9dBm) | |
CTB特性 | dB | ≥65/≥60/≥60(-1dBm receive) | |
供电/功耗 | V/W | AC100～240V→DC5/3 | |
工作/储存温度 | ℃ | -35～50/-40～75(湿度5～90%) | |
尺寸 | mm | 95×92×23 | |
网管接口/协议 | / | RJ45/HTTP | |
本机带网管功能,可通过对应HTTP FTTH网管软件与本机互联，实现远程网络设备管理。网管内容有输入光功率、RF输出电平、输出RF开关ON或OFF。系统查找设备，配置设备的IP地址、读取设备的参数，同时开关射频的输出。

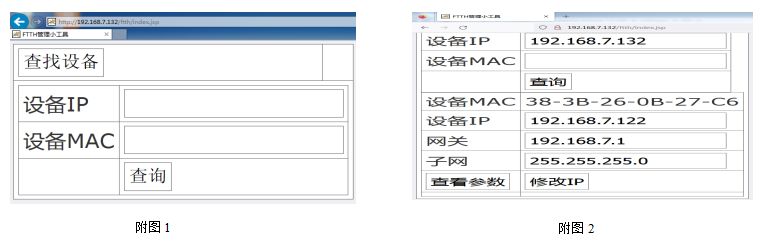

第一步：查找设备，首先在PC机上装上FTTH网管工具，然后用网线连接设备，登录http://192.168.7.132/ftth/index.jsp,PC机显示工具查找界面，详见附图1
第二步：输入设备IP地址:192.168.7.132，点击“查询”PC机显示对应设备界面，详见附图2；

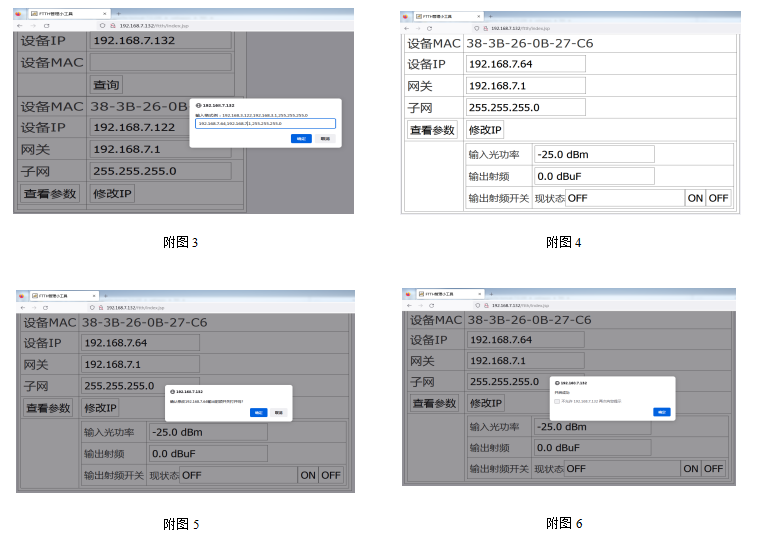

第三步：修改IP地址，按运营商规划的IP地址修改，按页面中“确定”保存，并在设备中进行标识，详见附图3；
如要验证网管参数和开关状态，退回到第二步，点击“查看参数”，PC机显示对应参数和开关状态,详见附图4。按“ON”或“OFF”则显示RF开关即时状态，详见附图5和6。多个设备管理应使用HTTP FTTH网管软件，应用说明详见软件说明。
产品名称 | 型号 | 参数介绍 |

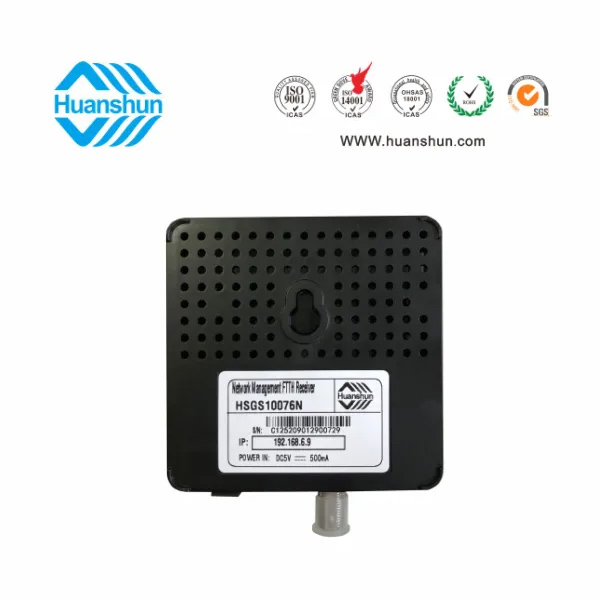

网管型 FTTH光接收机 | HSGS10076N | 1290~1565nm接收，-2~-12dBm/RFMD 82dBuv恒定输出，（RJ45标准网口），外置90~255V 5V 0.5A电源适配器 |
网管型带滤波 FTTH 光接收机 | HSGS10076DN | 1540～1650nm接收，-2~-12dBm/RFMD 82dBuv恒定输出，（RJ45标准网口），外置90~255V 5V 0.5A电源适配器 |
网管型带WDM FTTH 光接收机 | HSGS10076WN | CATV：1540～1650nm+PON：1310 ～1490nm 接收，-2~-12dBm/RFMD 82dBuv恒定输出；PON 口：1310 ～1490nm ， 插入损耗：≤0.8dB。（RJ45标准网口），外置90~255V 5V 0.5A电源适配器 |
HSGS10076WNX | CATV：1545～1565nm+PON：1270/1310 /1490/1577nm 接收，其它同上 |
