FTTH光接收机

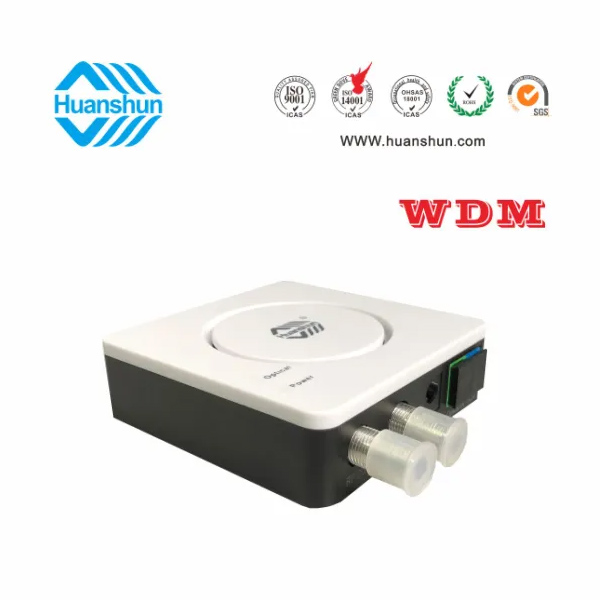

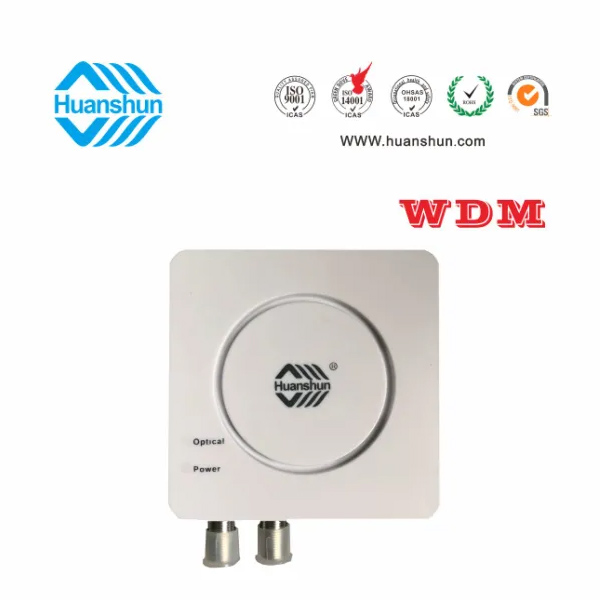

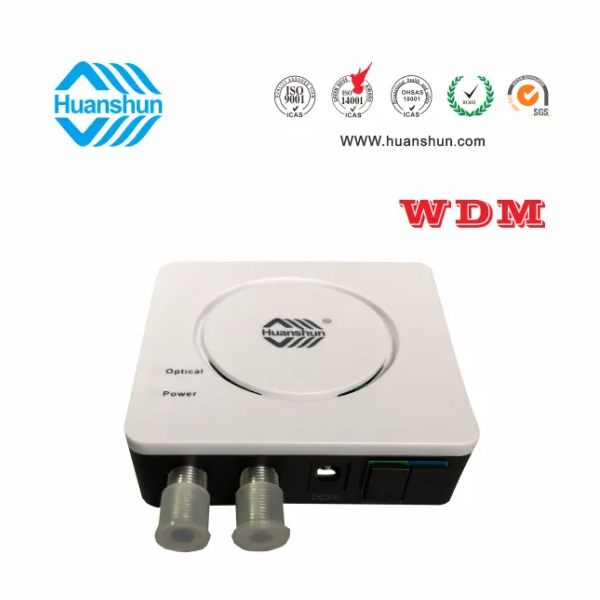

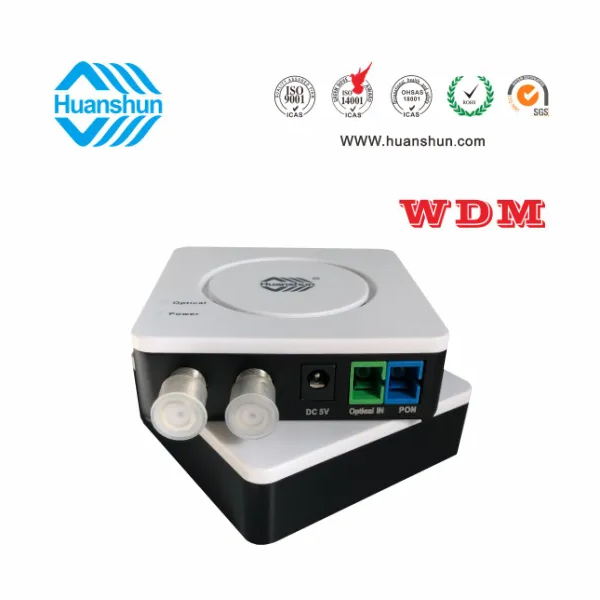

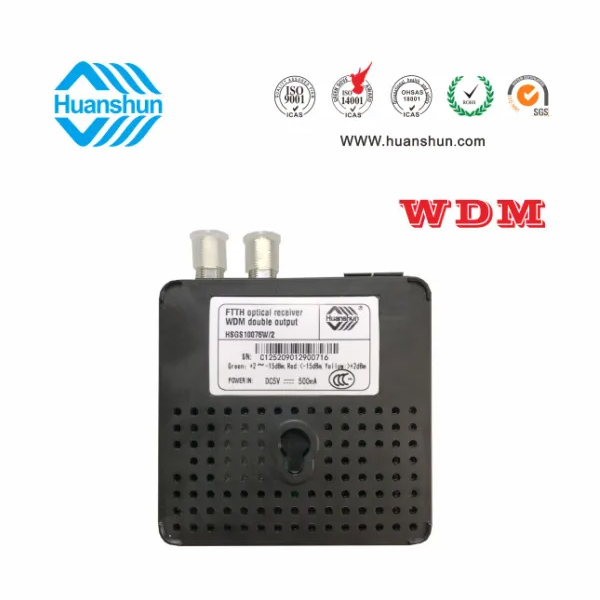

WDM型双输出FTTH光接收机返回

类型 :有线电视设备
功能 :光学接收
认证 :ISO, RoHS
条件 :最新
材料 :PC+ABS
颜色 :灰白色+黑色
型号:HSGS10076W/2
运输包装:珍珠棉+纸箱
起源 :中国,宁波
商标 :环顺
规格 :82(L)x82(W)x25(H)mm
海关编码 :8517622990


联系我们 常见问题

描述

环顺的HSGS10076W/2光接收机是专为CATV网络的FTTH 应用而设计的入户型光接收机。具有结构小巧紧凑、式样美观、 应用方便等 特点,在高达1000Mhz的带宽下能够提供稳定的输出电平和优异的性能指标,具有极宽的光功率工作范围。

本机选用超低光功率接收、FWDM技术,全砷化镓放大,光控AGC功能,光接收功率在-15~-5dBm时RF76dBuv稳定输出。


█ 超低-18dBm光功率接收MER>28dB,1000MHz工作带宽;

█ 1纤3波光网络接入,1545~1565nm滤波型接收,PON光口输出;

█ 稳定可靠AGC控制功能,-15~-5dBm/RF2×72dBuv恒定输出;

█ 完善的浪涌抑制电路,改善抗雷击和预防浪涌冲击的能力;

█ 电源、光功率工作状态LED显示;

█ 低功耗设计,整机功耗小于2.0W;

█ 主机性能通过国家广播电影电视总局检测中心检测,并获得广播电视设备器材入网认定证书;

█ 整机性能通过电磁兼容和安全性能检测。获国家强制性产品(CCC)认证。

技术规格:

项        目

单位

性能指标




光接收波长范围

nm

1540~1650(CATV)

PON端口波长

nm

1310/1490

相互隔离度

dB

22

响应度

A/W

≥0.85/≥0.9

接收光功率范围

dBm

-2-18(建议-9~-12

光反射损耗

dB

≥50

光纤接器

/

SC/APC

射频特性

带宽/不平度

MHz/dB

471000/≤±1

输出电平

dBuv

2×72±1(-15~-5dBm)

反射损耗

dB

≥14(特性阻抗75Ω)

RF输出接口

/

公制或英制(1路输出)

MER(闭均衡)

dB

25(64QAM)≥31(256QAM)

-12dBm接收,光链路94数字频道

MER(开均衡)

dB

32(64QAM)≥34(256QAM)

误码率(BER)

/

1×10-4

至少测100个比特

CNR/CTB/CSO

dB

≥445858(-9dBm/2×72dBuv时)

其它

供电/功耗

V/W

外置AC90~255V→DC5/2

工作/储存温度

-3055/-4075

工作/储存湿度

%

580(不冷凝)

结构尺寸

mm

82×82×25


应用:

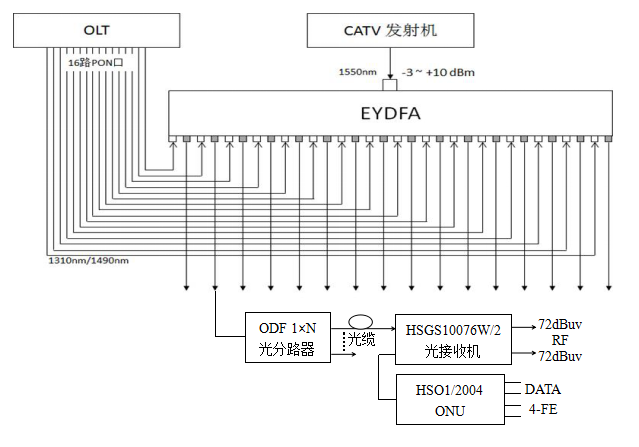

FTTH三网融合组网方式中,数据信号通过OLT的PON口输出,有线电视信号通过1550光发射机输出,再经过带内部集成的分光器、光放、合波器的EYDFA光放大器,每端口输出为一纤三波光信号。然后再通过光分路(ODF)到用户端,同时接收有线电视和数据信号的则选用HSGS10076W/2,CATV光信号经本机转换2×72dBuv RF信号输出,另PON光口可连接到ONU,以实现高速数据上网。详见以下示意图:


订货信息:

产品名称

型号

技术参数

WDM型双输出光接收机

HSGS10076W/2

CATV 1540~1565nm接收,-5~-15dBm/RF 2×72dBuv恒流输出,PON:1490/1310nm;外接90~255V 5V 0.5A电源适配器
