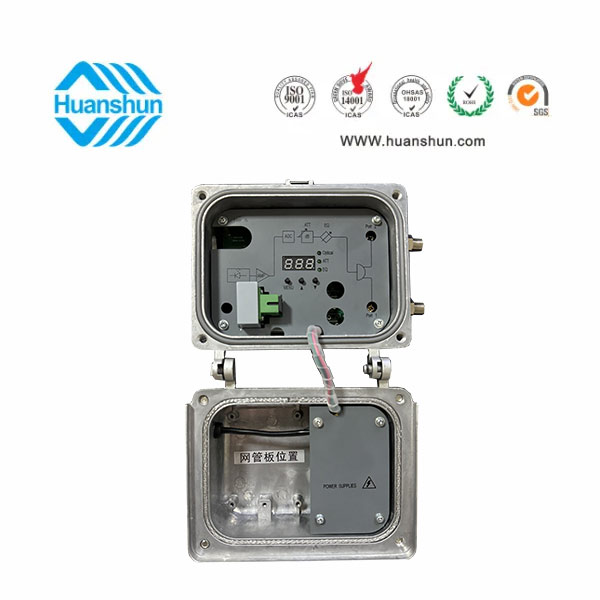

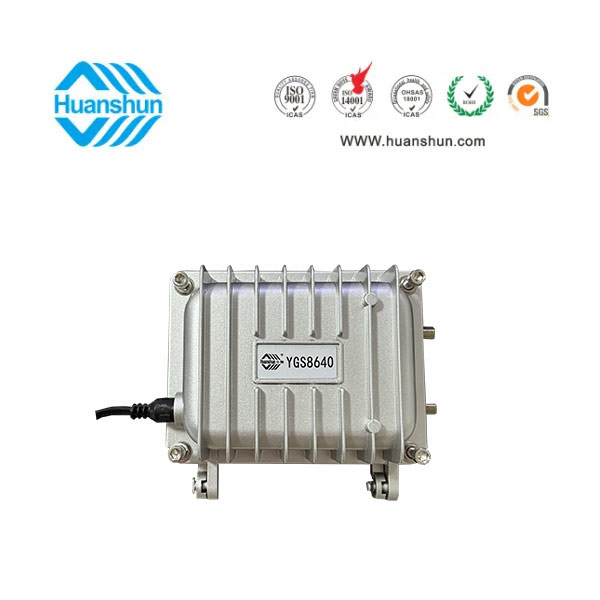

YGS8640W/YGS10040W野外型二输出光接收机是适应全光网传输-光纤到节点而设计的低光功率光接收产品。本机选用高灵敏度光电管，砷化镓低噪声放大，光控AGC，末级采用砷性镓推挽放大模块，输出电平在-7dBm接收时RF单路主路输出108dBuV，双路输出104dBuV；本机内置高精度抗雷击开关电源，光接收功率、RF输出电平LED在线指示，0～15dB输出电平和斜率调节。由于主要器材性能优越，加上精心设计的电路配合，从而保证了性能指标高，可靠性好。本机也可预留或内置网管应答器构成带网管的野外光接收机，网管支持SNMP和WEB，实现远程实时在线监控光接收功率、RF输出电平等，是理想的有线电视光传输网络室外应用的终端接收设备。
█ 高性能：低光功率接收，-2dBm接收，CNR≥51dB优于国标；
█ 高控制：光控AGC，-7～+2dBm时输出电平按标称值±1dB；
█ 可靠性：抗静电放大管，防雷击开关电源，功耗小高效节能；
█ 直观性：内置光功率、RF输出电平显示，方便调节衰减和均衡；
█ 电信级：内置高效长寿抗雷击和浪涌开关电源，可靠性高使用寿命长；
█ 网管型：可选型网管应答器，全程网管监控，手机短信报警。
| 序号 | 项目 | 单位 | YGS8640W | YGS10040W |
| 1 | 光波长 | nm | 1310、1550双窗口 | |
| 2 | 接收光功率 | dBm | -9～+2 | |
| 3 | 光反射损耗 | dB | >50 | |
| 4 | 射频频率范围 | MHz | 47～860 | 47～1000 |
| 5 | 平坦度 | dB | ±0.75 | |
| 6 | 标称输出电平 | dBuV | 光AGC接收范围为-7～+2dBm，1×108或2×104dBuv | |
| 7 | AGC稳定度 | dB | ±1 dB( MAX：@-7dBm～+2dBm) | |
| 8 | 反射损耗 | dB | ≥16（47～550MHz）≥14（550～1000MHz） | |
| 9 | 射频输出阻抗 | Ω | 75 | |
| 10 | 等效输入噪声电流 |  PA / | ≤8 | |
| 11 | 测试口精度 | dB | -20±1（单路输出时，双路输出无此功能） | |
| 12 | C/N（注） | dB | ≥51 | |
| 13 | C/CTB（注） | dB | ≥65 | |
| 14 | C/CSO（注） | dB | ≥65 | |
| 15 | 网管 | / | 插上网管应答器，远程监测光功率、RF电平和在线电压 | |
| 16 | 工作环境温度 | ℃ | -25～+55 | |
| 17 | 规格尺寸 | mm | 200(L)×140(W)×100(H) | |
| 注：在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL-D模拟电视频道信 号，在550MHz～1000 MHz频率范围内传送数字调制信号，数字调制信号的电平（8 MHz带宽内）比模拟信号的载波电平低10dB，光接收机输入光功率为-3dBm时测量C/CTB、C/CSO及C/N。 | ||||
| 产品名称 | 型号 | 技术参数 |
| 野外型二输出光接收机 | YGS8640W 1×108/2×104 | 47～860MHz,-7～+2dBm/RF 1×108/2×104，0-15dB电调输出电平和均衡量，内置抗雷击开关电源，AC155～255V供电或AC35～75V馈电 |
| YGS10040W 1×108/2×104 | 47～1000MHz,其它同上 | |
| 应答器 | YGS8640W-NE | 支持SNMP、WEB，远程监控输出电平等 |
