WOC(WLAN over CATV )是基于CATV系统的WLAN网络,WOC是通过现有的CATV有线电视系统,实现房间内的优质WLAN信号覆盖,提供可靠和真正可以使用的高速无线网络。
WOC利用有线电视系统传输 802.11b/g/n无线网络,1个AP可以覆盖8个或更多房间(一般工业ap可以支持15个房间),能够为酒店客房或家庭实现其他技术或方案达不到的优质无线信号覆盖,突破性地从无线物理层彻底解决了目前所有酒店无线系统共同面对同频干扰的难题,使得无线网络连接可靠,实现高速上网。

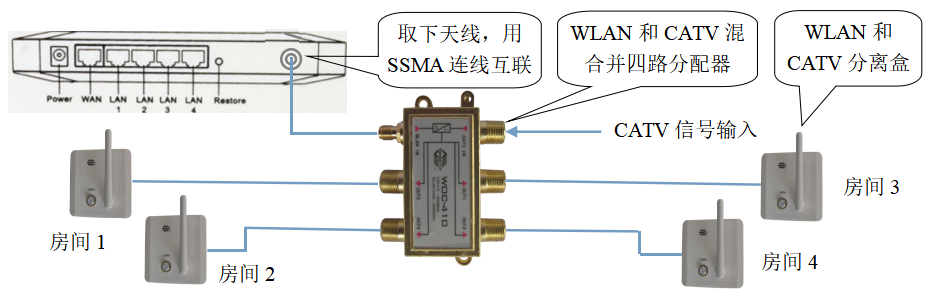

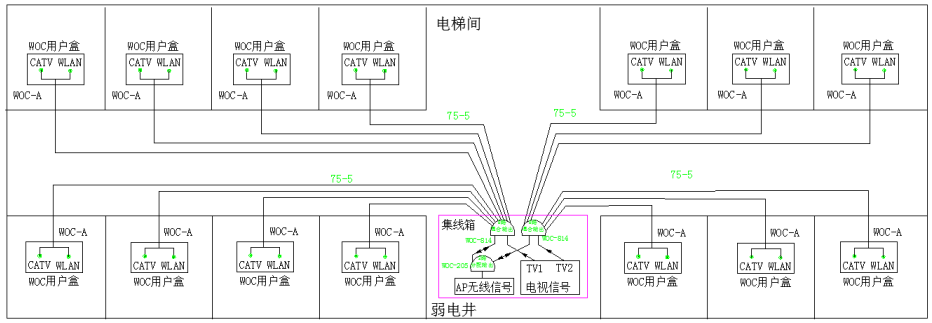

WOC接入网方案从传输角度看,WOC是一套802.11b/g/n无线网络的天线延伸系统。AP集中安装在走廊或家庭信息箱,在这里WLAN和CATV信号混合后一起输入到现有的CATV线路,利用CATV线路同轴电缆在全屏蔽无干扰下直接输送到每一房间内,最后通过WOC用户面板将信号分开,实现房间内优质、无干扰无线网络覆盖和电视功能,由于工作频段不同,WLAN和CATV信号互不干扰。WOC这些年的成功案例也同样证明了它的实用性,WOC方案成功实现将会给网络业务的拓展添羽加翅。
█ 信号强:无线信号不用穿墙,通过CATV线路直达房间内,信号强,覆盖均匀,没有死角。
█ 无干扰:系统自身无干扰。AP信号分支到4-8个或以上的房间,加上WOC混合分配器损耗和CATV线缆的自然损耗,通过客房内的用户盒天线发送或接收无线信号不会过强,不会穿越其他房间而造成干扰;其次AP信号通过全屏蔽的CATV线路传输到客房内,有效避免了楼上、楼下和同层AP的干扰。
█ 网速高:由于没有同频干扰问题,总体无线网络速度可大大提高。
█ 无线连接稳定:相连几个房间在同一AP下有效工作和管理,没有其他AP信号的入侵,不会在同一房间内收到多个AP信号,不会出现传统覆盖方式的时断时续,无线网络跳来跳去等的跳转连接现象。
█ 清晰有效无线管理:房间无线连接到指定AP,无线管理有效清晰,客户端问题排除容易。
█ 施工简单: 不需要进行麻烦的现场无线勘测和天线计划,只需要根据CATV图纸更换WOC设备,施工快捷有效简单。WOC兼容所有品牌AP,无须更改现有同轴电缆网结构。
█ 辐射低:WOC为无源天线系统,终端辐射功率只有传统覆盖方式的几十分之一,远低于国家相关规定,确保人身安全。
█ 不影响CATV:WOC混合分配器和用户盒都采用高隔离双工器,隔离度大于30dB,符合有线电视标准,不影响现有CATV系统传输。
产品名称 | 型号规格 | 项目 | 单位 | 参数 | 应用 | |
WOC混合4分配器 | WOC-410 | 插入分配损耗 | 5-1000MHz | dB | ≤9 | 混合CATV和WLAN信号,并分配成4路,分别连接到4个房间的用户盒 |
2400-2500MHz | dB | ≤10 | ||||
隔离度 | CATV&WLAN | dB | ≥30 | |||
5-1000MHz | dB | ≥18 | ||||
2400-2500MHz | dB | ≥12 | ||||
WOC混合8分配器 | WOC-814 | 插入分配损耗 | 5-1000MHz | dB | ≤13 | 混合CATV和WLAN信号,并分配成8路,分别连接到8个房间的用户盒 |
2400-2500MHz | dB | ≤14 | ||||
隔离度 | CATV&WLAN | dB | ≥30 | |||
5-1000MHz | dB | ≥18 | ||||
2400-2500MHz | dB | ≥12 | ||||
WOC 2分配器 | WOC-205 | 分配损耗 | 5-1000MHz | dB | ≤4 | 把WOC信号分配成2路,分别连接到2个需要的通道或房间 |
2400-2500MHz | dB | ≤5 | ||||
隔离度 | 5-1000MHz | dB | ≥18 | |||
2400-2500MHz | dB | ≥12 | ||||
WOC 混合器 | WOC-102 | 插入损耗 | 5-1000MHz | dB | ≤1 | 混合CATV和WLAN信号,并合成1路连接至WOC网络 |
2400-2500MHz | dB | ≤2 | ||||
隔离度 | CATV&WLAN | dB | ≥30 | |||
WOC 用户盒 | WOC-A | 插入分离损耗 | 5-1000MHz | dB | ≤1 | 把WOC信号分离CATV和WLAN,CATV F型接口,WLAN天线收发,B型为分配分离功能,把另1路连接至隔壁房间 |
2400-2500MHz | dB | ≤2 | ||||
隔离度 | CATV&WLAN | dB | ≥30 | |||
WOC 分配用户盒 | WOC-B | 插入分离损耗 | 5-1000MHz | dB | ≤5 | |
2400-2500MHz | dB | ≤6 | ||||
隔离度 | CATV&WLAN | dB | ≥30 | |||
反射损耗:5-1000MHz≥12dB,2400-2500MHz≥10dB,CATV75Ώ,WLAN50Ώ |
