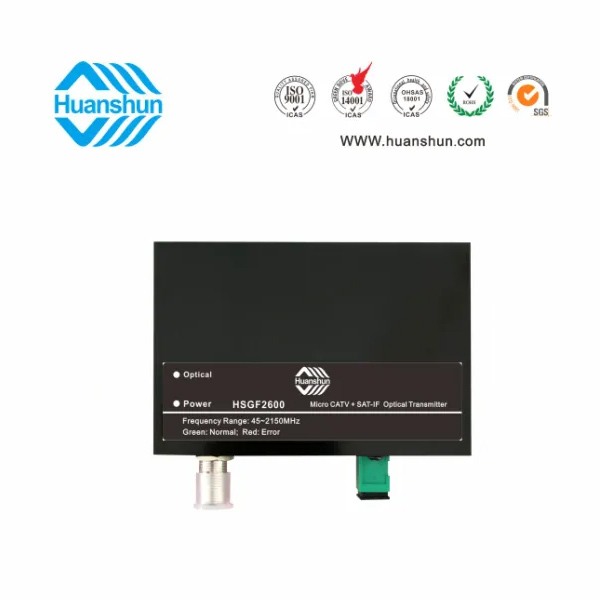

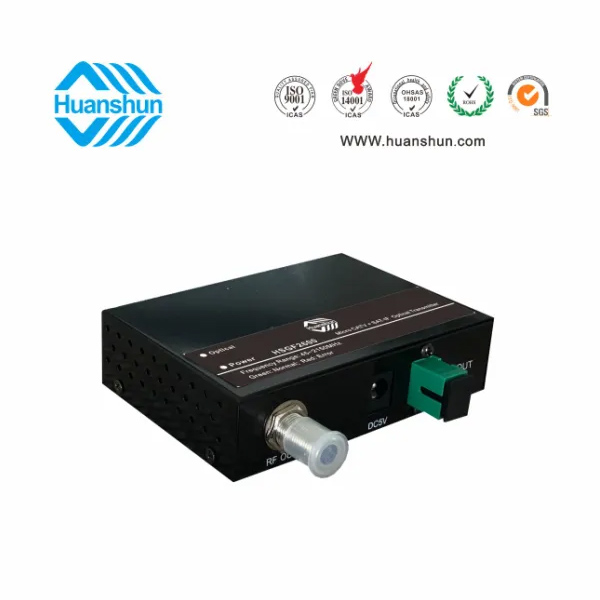

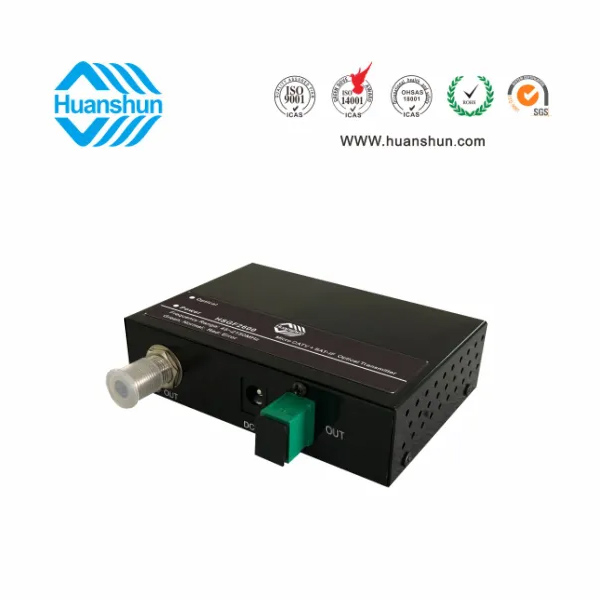

HSGF2600有线电视和卫星中频小功率光发送机，它工作于CATV 45-862MHz和SAT-IF 950-2150MHz带宽，也可单独工作于CATV或SAT-IF频段，经全砷化镓低噪声放大加载到1310nm或1550nm同轴型光发管上，并输出对应波长及相关规格光功率的光信号。为配合卫星高频头极化和22K选择方式，本机增设选择开关并配合电源指示灯对应电源和22K在线状态，即13V POWER绿灯，13V+22K POWER绿灯闪烁，18V POWER红灯，18V+22K POWER红灯闪烁；Optical灯代表光发功率大小，>1.5mW绿灯，>1mW～<1.5mW黄灯，<1mW红灯。使用本机可通过光纤实现高质量、长距离传输，适用于研究所、学校、运营商卫星异点接收及小区个人用户使用。
高品质：独创的光发预放RF控制和预失真技术，保证光传输系统获得最优化的CNR、CTB和CSO指标；
灵活性：该机迷你铁盒机型，小巧玲珑，外置电源，放置在那都合适；
直观性：工作电源和22K选择开关与指示灯配合，光功率大小与指示灯对应， 应用方便且一目了然。
外置电源：抗雷击型开关电源，CCC、UL等认证。
序号 | 项目 | 单位 | 性能参数 | 备注 | |
1 | 光学指标 | 激光器类型 | / | 同轴型/FP/DFB | |
2 | 光波长 | nm | 1310/1550±10 | ||
3 | 等效噪声强度 | dB/Hz | ≤-145 | ||
4 | 光调制方式 | / | 直接调制 | ||
5 | 光输出功率 | mW | ≥2mW | ||
6 | 光连接器形式 | / | SC/APC | ||
7 | CATV | 工作带宽 | MHz | 45-862(不平度±1dB） | |
8 | RF输入电平 | dBuv | 75-85 | ||
9 | RF反射损耗 | dB | ≥16（RF阻抗75Ω） | 按GB/T11381.14.2.2.2.5 | |
10 | CNR/CTB/CSO | dB | 48/62/60 | 按GY/T143-2000.6.2.4/5/6 | |
11 | SAT -IF | 工作带宽 | MHz | 950-2150(不平度±2.5dB） | |
×12 | RF输入电平 | dBuv | 68-88 | 总输入功率 | |
13 | IMD | dBC | -40 | 总输入功率≤-20dBm | |
14 | RF反射损耗 | dB | ≥12（RF阻抗75Ω） | ||
15 | 其它性能 | 供电及功耗 | V/W | AC90～255V→DC12V1A/8 | |
16 | 工作温度 | ℃ | -5～50 | 相对湿度20～85% | |
17 | 贮存温度 | ℃ | -25～75 | ||
18 | 机盒规格 | mm | 92×80×25 | ||
产品名称 | 型号 | 技术参数 |
CATV&SAT-IF光发送机 | HSGF2600-1302 | RF工作带宽45～2150MHz，光输出功率有2或3mW可选，型号后缀13代表1310nm波长，15则代表1550nm波长，最后2位数字02表示2mW，03则表示3mW，RF接口F型公制或英制（订货时说明），光输出接口SC/APC |
| HSGF2600-1303 | ||
| HSGF2600-1502 | ||
| HSGF2600-1503 |
