PLC平面波导分配器又称分光器，是一种基于石英基片的集成波导光功率分配装置。与同轴电缆传输系统一样，光网络系统也需要光信号的耦合、分支和分布，这就需要光分配器来实现。它是光纤链路中最重要的无源器件之一，是一种具有多个输入端和多个输出端的光纤连接器件，特别适用于无源光网络(EPON、GPON、BPON等)中连接本地终端和终端器件，实现光信号分路的光纤连接器件。

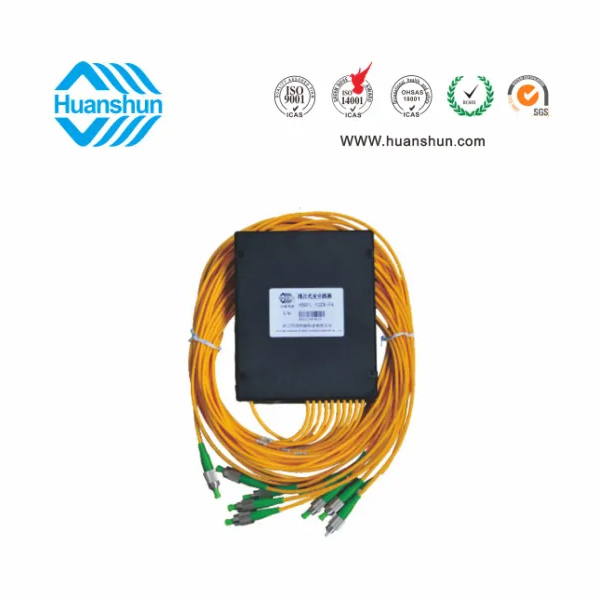

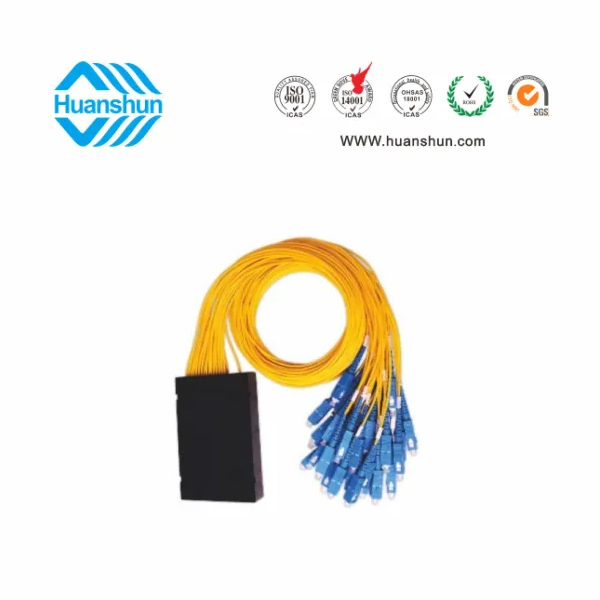

尾纤分束器将所需的PLC或拉锥分束器规格封装在塑料盒内，并根据用户要求加工成SC、FC、LC接口APC、UPC的跳线端。常用的规格是1*2 ~ 64相等或不等的拆分器拆分器。
光分路数 | 类型 | 插入损耗（dB) | 光分路数 | 类型 | 插入损耗（dB) | 光分路数 | 类型 | 插入损耗（dB) |
1x2 | Taper or PLC | 3.9 | 1x13 | Taper+PLC | 13.5 | 1x24 | Taper+PLC | 16.7 |
1x3 | Taper | 5.7 | 1x14 | Taper+PLC | 13.6 | 1x25 | Taper+PLC | 16.9 |
1x4 | Taper or PLC | 7.4 | 1x15 | Taper+PLC | 13.7 | 1x26 | Taper+PLC | 17.1 |
1x5 | Taper | 8.1 | 1x16 | PLC | 13.9 | 1x27 | Taper+PLC | 17.3 |
1x6 | Taper | 9 | 1x17 | Taper+PLC | 14.9 | 1x28 | Taper+PLC | 17.5 |
1x7 | Taper | 9.7 | 1x18 | Taper+PLC | 15.2 | 1x29 | Taper+PLC | 17.7 |
1x8 | Taper or PLC | 10.9 | 1x19 | Taper+PLC | 15.5 | 1x30 | Taper+PLC | 17.8 |
1x9 | Taper+PLC | 12 | 1x20 | Taper+PLC | 15.7 | 1x31 | Taper+PLC | 18 |
1x10 | Taper+PLC | 12.3 | 1x21 | Taper+PLC | 16 | 1x32 | PLC | 17.4 |
1x11 | Taper+PLC | 12.8 | 1x22 | Taper+PLC | 16.4 | 1x64 | PLC | 21 |
1x12 | Taper+PLC | 13.2 | 1x23 | Taper+PLC | 16.6 | above indexes are all no include patch cord loss | ||
Product Name | Model | Functional Description |
尾纤式光分路器（PLC） | HSGFL-PLC-1*2～64SA-M | 尾纤式结构，1输入2~64输出，PLC组合;根据要求配置光适配器，SA: SC/APC, SU: SC/UPC。 |
尾纤式光分路器（拉椎） | HSGFL-LZ-1*2～64SA-M | 尾纤式结构，1输入2~64输出，拉锥组合;根据要求配置光适配器，SA: SC/APC, SU: SC/UPC。 |
