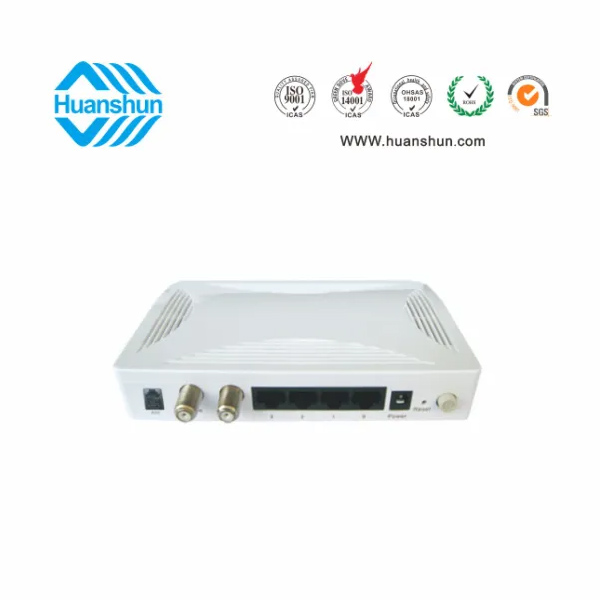

CNU204-H/V/W EOC终端盒安装于用户家中。Cable口连接同轴电缆，TV口连接CATV墙面板TV座或机顶盒；4个10/100Base-T/Tx以太网接口，可按用户需求连接用户计算机等网络设备。EOC终端盒的射频工作频段选在7.5～65MHz频段，可以与CATV，DVB-C,DOCSIS等现有技术并存；EOC 终端盒采用时分多址/时分双工（TDMA/TDD）技术，并支持IEEE802.1p 优先级队列，具备很低的网络时延与抖动，可充分保证多媒体业务的服务质量（QOS）； EOC终端盒支持对用户数据的硬件AES 加密，支持MAC层用户隔离，保护用户数据的私密性。
l 内置EOC/CATV信号分离器，提供 2 个 Cabe 接口，分别用于连接上下行的 Cabe 线缆；
l 占用 65MHz 以下的低频带通信，对现有的 CATV 信号无任何影响；
l 无需用户配置，接线后即可投入工作，支持 VAN 、QOS、ASE配置；
l 提供4个10/100M 自适应以太网接口，用于连接PC、STB、VOIP 等设备；
l 拓展1个RJ11接口，支持VOIP网络语音电话业务（CNU204-HV）
l 拓展1个WIFI功能，支持WIFI无线路由器业务（CNU204-HW）
项目 | CNU204-H | CNU204-HV | CNU204-HW | |
接 口 | 4 个 10/100M 自适应 | 4 个 10/100M 和1个VOIP | 4 个 10/100M 和1个WIFI | |
2个英制螺纹 Cabe 接口，一个输入接Cabe信号，一路输出CATV信号到TV/STB | ||||
1 个外接电源接口 | ||||
指示灯 | Link/Act (Eth 口) ，Link/Act (Cabe) ，Power (电源) Diag (诊断) 共 4 个 | |||
射 频 | 占用频率：7.5～65MHz，最大输出功率：15 dBm，接收灵敏度：-65 dBm，接口类型：F 型母座，输出阻抗：75Ω | |||
遵循标准 | IEEE802.3/3X/3U/1P/1Q | IEEE802.3/3X/3U/1P/1Q和 XXX | IEEE802.3/3X/3U/1P/1Q和 XXX | |
协议/性能 | 下行 TDM，上行 M-CSMA/物理层速率：500Mbps，MAC 层吞吐量：300Mbps | |||
软件特性 | 支持 VAN，QoS，ACE | |||
调制模式 | OFDM，1024/256/64/16/8-QAM, QPSK, BPSK | |||
传输距离 | > 1000 m | |||
加密模式 | 128-bit AES 加密 | |||
拓展功能 | / | 支持VOIP电话业务 | 支持WIFI无线路由业务 | |
电源/功耗 | 外置，9V AC，800mA/< 5W | |||
尺寸/重量 | 150（长）×110（宽）×34（高）mm/350 g | |||
温度/湿度 | 工作-10～40℃存储-20～70℃/工作和存储20%～85%非凝露 | |||
产品名称 | 型号 | 技术参数 |
EOC网络终端盒 | CNU204-H | 1个Cable上联EOC网络，1个TV下联 CATV 网络，4个10/100Mbps以太网口； 外置90~255V 9V 0.8A电源适配器 |
CNU204-HV | 1个Cable上联EOC网络，1个TV下联 CATV 网络，4个10/100Mbps以太网口，1个RJ11 VOIP端口； 外置90~255V 9V 0.8A电源适配器 | |
CNU204-HW | 1个Cable上联EOC网络，1个TV下联 CATV 网络，4个10/100Mbps以太网口， 1个WIFI天线；外置90~255V 9V 0.8A电源适配器 |
