EOC是指在同轴电缆上传输以太网数据的技术统称。有源调制EOC通过对数据进行调制解调进行传输，其可透传放大器、分支分配器，能 应用于星型网络与树型网络，对某些特殊网络也有良好的适应性。
CLT201/2-H和CLT201-H/Y/Y2/Y4 EOC网络集中器 应用Homeplug AV标准，采用11英寸1U机箱室内型结构和全铸铝密封外壳，它位于EOC网络的顶端，提供1或2路EOC连接，可下挂多达506台CNU204-H EOC网络终端盒。EOC网络集中器支持远程网管，通过WEB/SNMP/TELNET等方式可登录，并对其下挂的EOC网络终端盒进行集中管理操作，例如QoS设置、加密设置、统计、状态信息查询以及软件升级等。
l 占用7.5～65MHz 低频带通信，抗干扰能力强、带宽高；
l 内置1或2路CATV接口，支持60V/6A 馈电或过电流；
l 提供2 个10/100/1000M 自适应以太网口，用于接上联ONU或以太网级联；
l 201机型支持MAC 350Mbps，202机型支持2个MAC 350Mbps；
l 野外机多棱片铝铸盒，有效防水和散热，提升产品可靠性；
l 室内机11 英寸1U 铁盒，工作台放置或壁挂或配置挂耳支持19 英寸标准机架安装。
项目 | CLT202-H | CLT201-H | CLT201-H/Y | CLT201-H/Y2 | CLT201-H/Y4 | ||
机箱类型 | 11英寸1U铁盒 | 全铸铝密封外壳 | |||||
电源/功耗 | 100~240VAC/<10W | 100~240VAC或35~75VAC/<10W | |||||
外形尺寸 | 280×170×44mm | 227×217×110mm | |||||
内置接口 | 1个Console口（RJ45，速率115200），1个10/100/1000 Base-TX以太网接口（RJ45） | 1个Console口（RJ45，速率115200），3个10/100/1000 Base-TX以太网接口（RJ45），接口具体定义参见接口说明 | |||||
外部接口 | 2个CATV入口和2个OUT Cable电缆接口 | 1个CATV入口和1个OUT Cable电缆接口 | 2个CATV入口和2个OUT Cable电缆接口 | 4个CATV入口和4个OUT Cable电缆接口 | |||
过电能力 | 6A | ||||||
工作温度 | -25℃～+55℃ | ||||||
工作湿度 | 10%～90%非凝露 | ||||||
散热方式 | 自然散热 | ||||||
遵循标准 | IEEE 802.3，IEEE 802.3x ，IEEE 802.3u Auto MDI(X) | ||||||
性能 | 物理层速率：2×500Mbps，MAC层吞吐量：2×350Mbps | 物理层速率：500Mbps， MAC层吞吐量：350Mbps | |||||
传输距离 | 2×1km | 1km | 0.9km | 0.8km | |||
占用频率 | 7.5MHz～65MHz | ||||||
最大输出功率 | 2×15dBm | 15dBm | 11dBm | 7dBm | |||
接收灵敏度 | 2×-65dBm | -65dBm | -61dBm | -57dBm | |||
输出阻抗 | 75Ω | ||||||
调制模式 | OFDM | ||||||
产品名称 | 型号 | 技术参数 |

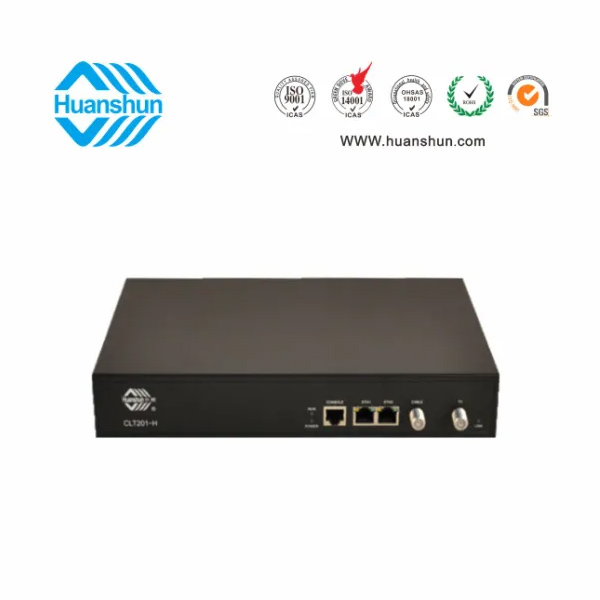

室内型EOC网络集中器 | CLT201-H | 室内11”1U结构，1路CATV连接，1路接入MAC350Mbps;外置90~255V-12V 1.5A电源适配器 |
CLT202-H | 室内11”1U结构，2路CATV连接，2路接入MAC350Mbps;外置90~255V-12V 1.5A电源适配器 | |

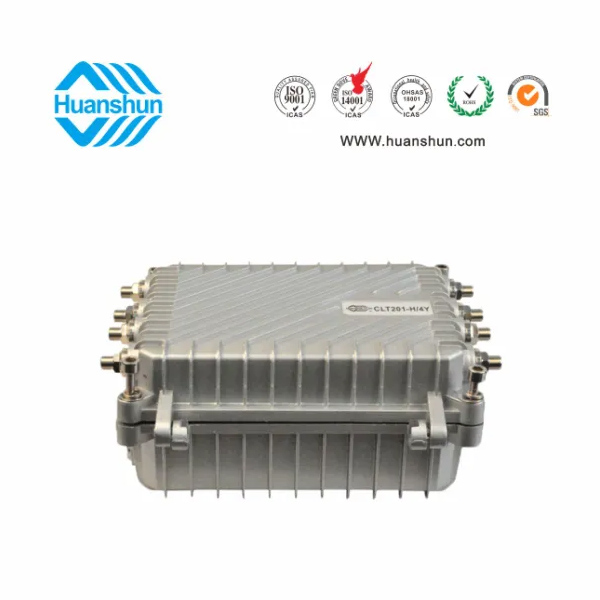

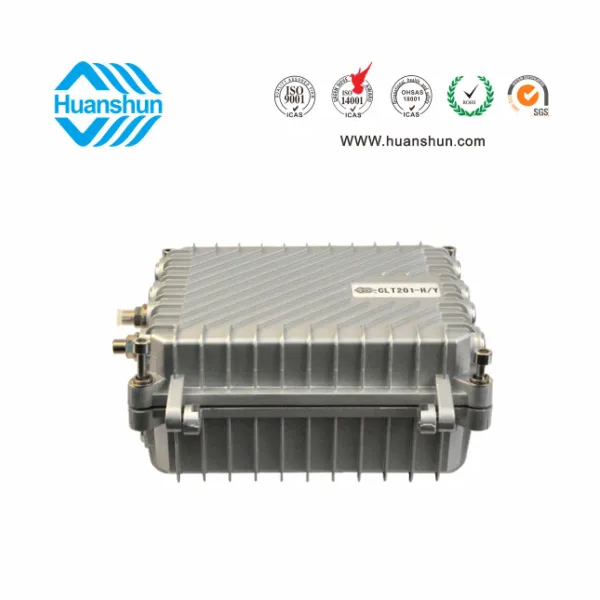

野外型EOC网络集中器 | CLT201-H/Y | 野外型防水结构，内置电源，AC90～255V供电或AC35～75V馈电；1路有线电视接入，1路接入MAC350Mbps |
CLT202-H/Y2 | 野外型防水结构，内置电源，AC90～255V供电或AC35～75V馈电；2路有线电视接入，1路接入MAC350Mbps | |
CLT202-H/Y2 | 野外型防水结构，内置电源，AC90～255V供电或AC35～75V馈电；4路有线电视接入，1路接入MAC350Mbps |
