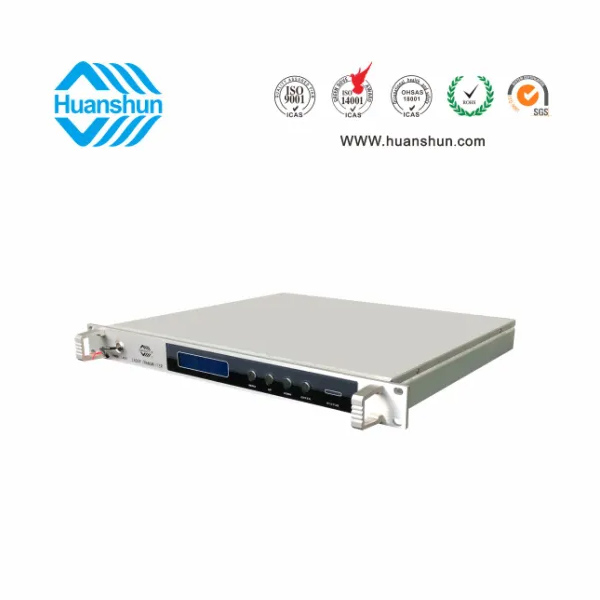

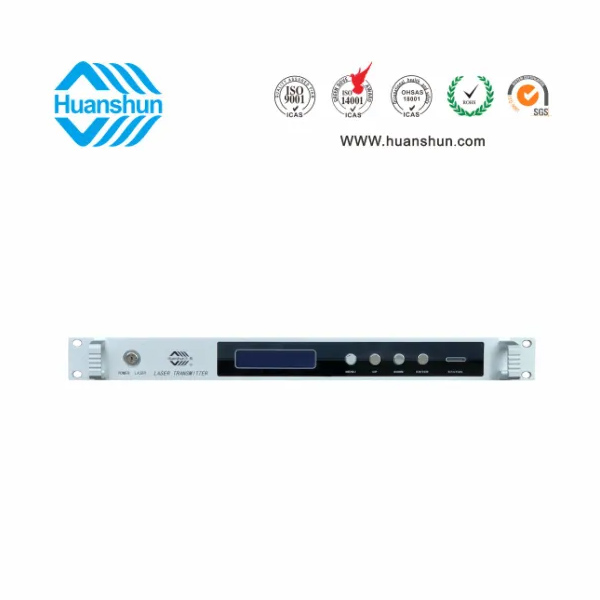

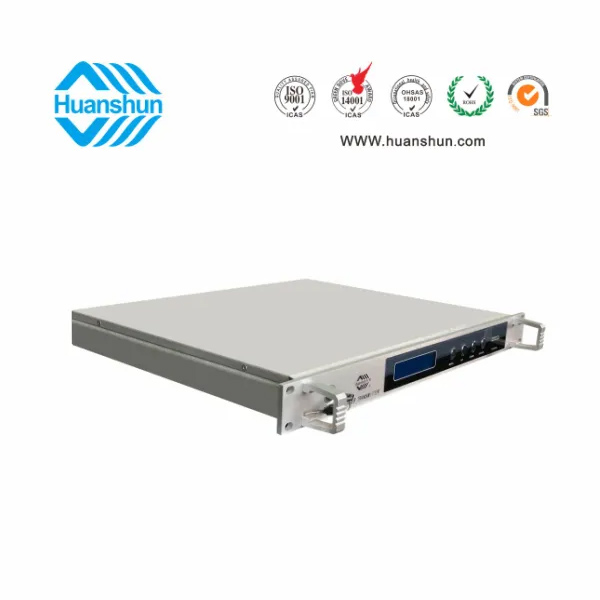

1550nm直接调制容易会产生严重的激光啁啾效应，致使激光器的偏置电流被CATV信号所调制，光频发生偏移和抖动。啁啾疚会在1550nm处产生严重的失真。这种失真随传输距离、传输带宽和频道数增加而变得严重。本机采用采用高线性、低啁啾DFB激光器，在1310nm多功能光发机的基础上，增加预失真补偿和啁啾补偿，较大地改善了系统的传输指标，可用于1550nm系统模拟和数字复用多频道信号20Km范围内的光传输。也可用DWDM的窄波复用及IP/QAM。为方便1550段增加插播功能，本机也可增装了WDM插波器件，使其功能一体化。
l 选用ORTEL或AOI-1550nmITU波长，带半导体制冷制热、背光监测的DFB激光器；
l 主控电路采用微机控制，且LCD整机工作状态显示，自动报警直至自我保护；
l 预放采用PDI砷化镓低噪声、高增益、大动态模块，插播CNR特性优于国标；
l 高效能激光预失真校正、啁啾补偿电路，有效改善非线性失真指标；
l 热插拨主备模块电源，抗浪涌、过压过流防雷保护，抗雷击电压≥6000V；
l 光传输载波带宽47～862/1000MHz，带内不平度≤±0.75dB；

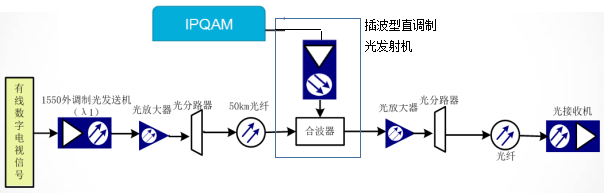

l 内置WDM器件，可接入主播光信号，完成插播功能；
l 选件式II类状态监控应答器保证满足国标并与SCTAE HMS WEB标准兼容。
项 目 | 性能指标 | ||
主波 | 主波波长 | nm | 1535-1565应避开插播波长±2.5nm |
主波功率 | dBm | -4～+9 | |
主波调制度 | % | 3.8(PAL60CH) | |
光学特性 | 激光波长 | nm | 1550±10（或ITU波长或根据用户指定） |
激光线宽 | MHz | ≤1 FWHM(△λ) | |
边模抑制比 | dB | ≥45 SMSR | |
等效噪声强度 | dB/Hz | ≤-160 RIN (20～1000MHz) | |
消光比 | dB | ≥20 | |
输出功率 | dBm | ≥10-插播损耗 | |
光反射损耗 | dB | ≥55 | |
光纤连接器 | FC/APC或SC/APC可选 | ||
射频 | 工作带宽 | MHz | 47～862或1000 |
输入电平 | dBuV | 80±5，当传输频道小于60CH按10lg60/n追加 | |
AGC特性 | dB | ±1 | |
平坦度 | dB | ≤±0.75 47-862/1000MHz | |
反射损耗 | dB | ＞16(47～550)MHz＞14[550～862/1000MHz | |
输入阻抗 | Ω | 75(RF/INPUT) | |
射频检测 | dB | -20±1（最小输入电平时检测） | |
CNR | dB | ≥51（15Km光纤链路, 0dBm接收） | |
CTB | dB | ≤-65（15Km光纤链路, 0dBm接收） | |
CSO | dB | ≤-63（15Km光纤链路, 0dBm接收） | |
通用 | 网管接口 | RJ45（支持浏览器和SNMP） | |
供电/功耗 | V/W | 90～255/（双电源≤50） | |
工作/储存温度 | ℃ | -20～55/-30～75 | |
工作相对湿度 | % | 5～95 | |
尺寸 | " | 19×10×1.75（W×D×H） | |
产品名称 | 型号 | 技术参数 |
插播型 直调制光发射机 | HS 15107D-C | RF80 ± 5 dBuv 输入，ITU 1550nm, ≥ 7、10 dBm -插播损耗（ ≤ 0.8dB)输出；1U标准机箱，双模块热插拨电源，AC90 ～ 255V或DC-48V供电，RJ45标准网管（支持SNMP、WEB） |
| HS 15110D-C |
