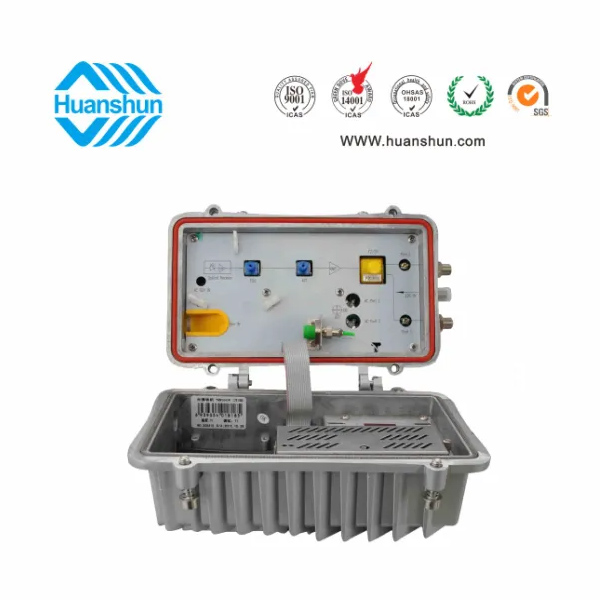

YGS86/10040R野外型二输出光接收机是适应NGB网络构架EPON+EOC而设计的低光功率光接收产品。本机选用光电一体化模块或高灵敏度光电管，低噪声前置砷化镓放大芯片，末级采用英国OEI砷化镓功率倍增放大模块，最大输出电平可达2×102dBuV（YGS10040R）；本机还配置高精度避雷保护开关电源，光控AGC自动输出电平控制，光接收功率LED数码显示，EOC插入器（数据通道5～65MHz）。由于主要器材性能优越，加上精心设计的电路配合，从而保证了性能指标高，可靠性好。同时，为解决运营商设备管理和双向网改造之便，本机增加了可选型网管应答器有EOC双工器，通过以太网络可实现HFC网管系统监控和EOC插入功能。
█ 高性能：低光功率接收，-2dBm接收，CNR≥51dB优于国标；
█ 高控制：光控AGC，-7～+2dBm时输出电平按标称值±1dB；
█ 可靠性：抗静电放大管，防雷击开关电源，功耗小高效节能；
█ 直观性：机外球灯电源&光功率蓝烁指示，并LED数码显示；
█ 内置EOC插入功能（数据通道5～65MHz）；
█ 网管型：可选型网管应答器，全程网管监控，手机短信报警。
序号 | 项目 | 单位 | YGS8640R | YGS10040R |
1 | 光波长 | nm | 1310、1550双窗口 | |
2 | 接收光功率 | dBm | -9～+2 | |
3 | 光反射损耗 | dB | >57 | |
4 | 射频频率范围 | MHz | 47～1000 | |
5 | 平坦度 | dB | ±0.718 | |
6 | 标称输出电平 | dBuV | 光AGC接收范围为-7～+2dBm，1×110或2×106dBuv | |
7 | AGC稳定度 | dB | ±1 dB( MAX：@-7dBm～+2dBm) | |
8 | 反射损耗 | dB | ≥16（47～550MHz）≥14（550～1000MHz） | |
9 | 射频输出阻抗 | Ω | 75 | |
10 | 等效输入噪声电流 | PA / | ≤8 | |
11 | 测试口精度 | dB | -20±1 | |
12 | C/N（注） | dB | ≥51 | |
13 | C/CTB（注） | dB | ≥65 | |
14 | C/CSO（注） | dB | ≥65 | |
15 | 工作环境温度 | ℃ | -25～+55 | |
注：在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL-D模拟电视频道信 号，在550MHz～1000 MHz频率范围内传送数字调制信号，数字调制信号的电平（8 MHz带宽内）比模拟信号的载波电平低10dB，光接收机输入光功率为-3dBm时测量C/CTB、C/CSO及C/N。 | ||||
产品名称 | 型号 | 技术参数 |
野外型二输出光接收机 | YGS8640R 1×108/2×104 | 47～860MHz,-7～+2dBm/RF 1×108/2×104或1×110/2×106dBuv，可调输出电平和均衡量，内置抗雷击开关电源，AC155～255V供电或AC35～75V馈电 |
YGS8640R 1×110/2×106 | ||
YGS10040R1×108/2×104 | 47～1000MHz,-7～+2dBm/RF 1×108/2×104或1×110/2×106dBuv，可调输出电平和均衡量，内置抗雷击开关电源，AC155～255V供电或AC35～75V馈电 | |
YGS10040R1×110/2×106 | ||
应答器 | YGS8640R-NE | 支持SNMP、WEB，远程监控输出电平等 |
